1. Перед началом экСПлуатации

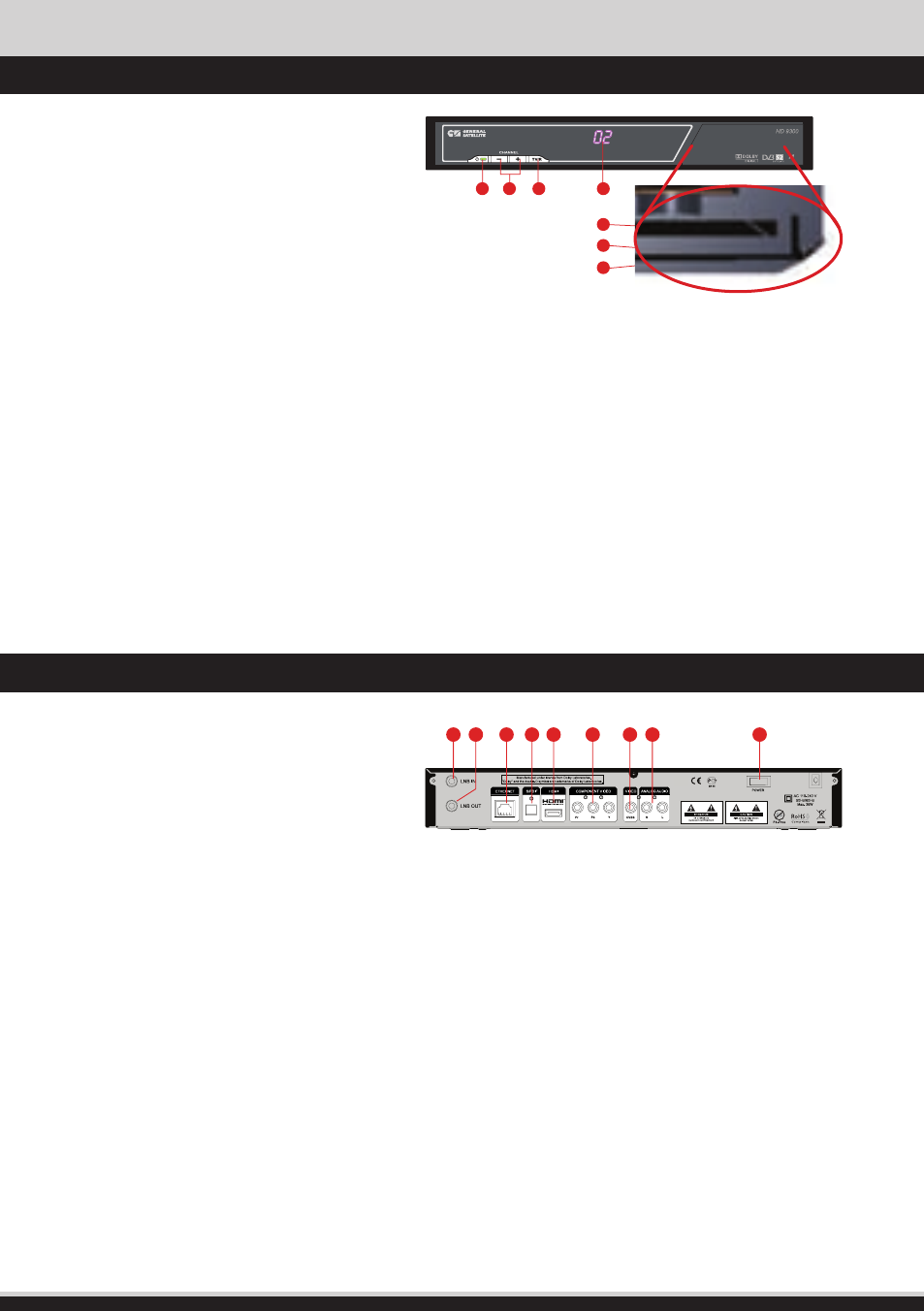

1.3 Передняя панель
1. КНОПКА STANDBY
Включение и отключение ресивера. Кноп-
ка предназначена для перевода ресивера
из режима ожидания (Stand By) в рабочий
и обратно. Индикатор режима ожидания
Stand By (красный), рабочего режима
(желтый), наличия сигнала (зеленый).
2. КНОПКИ CHANNEL +/-
Кнопки переключения каналов.
3. КНОПКА TV/R
Переключение между режимами приема ТВ и радиоканалов.
4. ИНДИКАТОР НОМЕРА КАНАЛА
Отображает номер принимаемого канала, процесс загрузки.
5. КАРТРИДЕР
При установке смарт-карты в данный слот Вы получите доступ к кодированным каналам.
6. СЛОТ Common Interface
Слот CI для модулей условного доступа.
7. USB
USB разъем для обновления ПО ресивера.
1. LNB IN
Разъем для подключения кабеля антенны.
2. LNB OUT
Петлевой выход для подключения друго-
го ресивера.
3. ETHERNET
Разъем, предназначенный для подключения Ethernet кабеля (задействован не во всех модификациях).
4. S/PDIF
Цифровой оптический аудиовыход.
5. HDMI
Разъем для подключения ресивера к Вашему телевизору высокой четкости.
6. COMPONENT VIDEO
Видеовыход для подключения к компонентному YPrPb видеовходу Вашего телевизора.
7. VIDEO
Выход композитного видео (CVBS). Служит для подачи видеосигнала на видеовход Вашего телевизора.
8. ANALOG AUDIO
Два разъема типа «тюльпан» для подключения дополнительных внешних аудио устройств или аудиовхо-
да телевизора. Вывод аналогового стереозвука. Правый канал – красный разъем, левый канал – белый.
9. ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ
Позволяет отключить цифровой ресивер от сети питания, не вынимая шнура из розетки.
1 2 3 4
5
7
6
1.4 Задняя панель
3 1 4 2 5 6 7 8 9
