3 Описание
3.1 Общее описание
Газовые настенные конденсационные котлы
4 MCR-P 24 - Только отопление.
4 MCR-P ... MI - Отопление и ГВС (пластинчатый
теплообменник).
4
Низкие выбросы загрязняющих веществ.
4
Отвод продуктов сгорания : подсоединение коаксиального
дымохода, дымовой трубы, переходника на 2 потока или 3СЕ
(герметичный коллективный трубопровод).
Котел MCR-P 24 может быть подключен к водонагревателю 80
или 130 литров для обеспечения производства горячей
санитарно-технической воды.

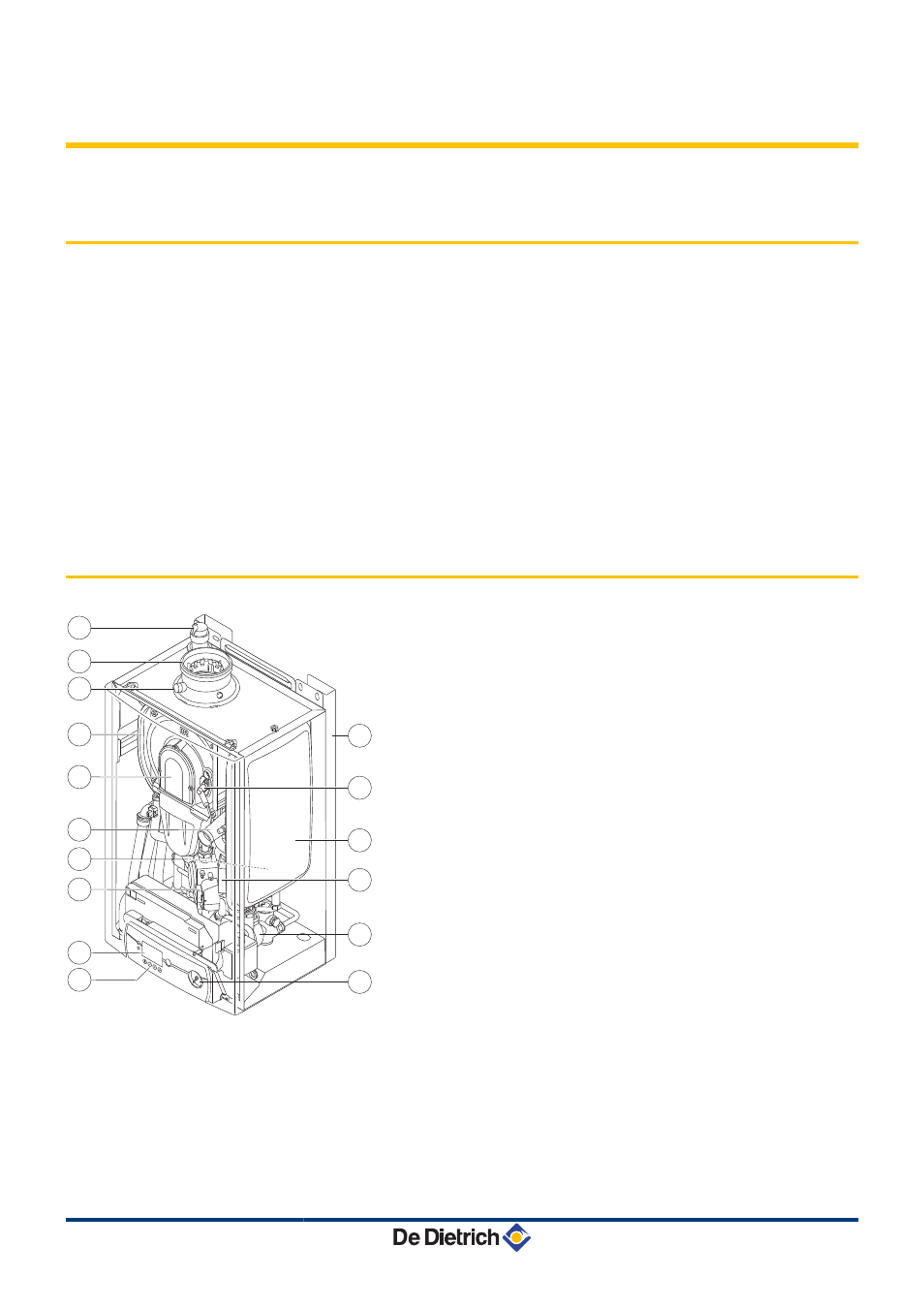

3.2 Основные компоненты
1 Автоматический воздухоотводчик
2 Патрубок уходящих газов / Воздух для горения
3 Отвод для измерения чистоты сгорания
4 Теплообменник
5 Уплотняющая манжета воздух/газ
6 Забор воздуха для вентилятора
7 Датчик давления воды
8 Газовый блок
9 Дисплей
10 Панель управления
11 Манометр
12 Циркуляционный насос
13 Трансформатор розжига
14 Расширительный бак контура отопления
(Кроме модели MCR-P 34/39 MI )
15 Запальный/ионизационный электрод
16 Широкая рама (дополнительное оборудование)
R000232-A
13
15
16
14
12
11
4
2
1
3
5
6
7
8
9
10
3. Описание MCR-P 24 MCR-P 24/28 MI MCR-P 30/35 MI MCR-P 34/39 MI
9 190811 - 127937-AA
