Подключение
водонагревателя к сети
водопровода
Водонагреватель является напорным при-
бором, приспособленным к подключению
к сети водопровода при давлении не пре-
вышающим 0,6 МПа. Если давление в сети
водопровода превышает 0,6 МПа, перед
клапанoм безопасности [10] следует уста-
новить редуктор давления [9].
Из отводной трубки клапана безопасности
может капать вода, что является нормаль-
ным состоянием прибора. Эта трубка долж-
на быть в открытом состоянии, ее нельзя
затыкать. Закрытый выход может быть при-
чиной аварии. Клапан безопасности должен
находится в не замерзающей среде.
Водонагреватель следует подключить к
водопроводу следующим образом:
• К патрубку входа холодной воды [3]
присоеденить:
- тройник;
- клапан безопасности [10], согласно
стрелке на клапане,
- спускной кран [2] согласно схеме на
рис.2.
Спускной кран позволяет опорожнить бак
водонагревателя. Между баком и клапаном
безопасности не может быть установлен ника-
кой отсечной кран.
• водонагреватель с замонтированным
тройником, клапаном безопасности и
спускным краном подключить к сети
водопровода (1).

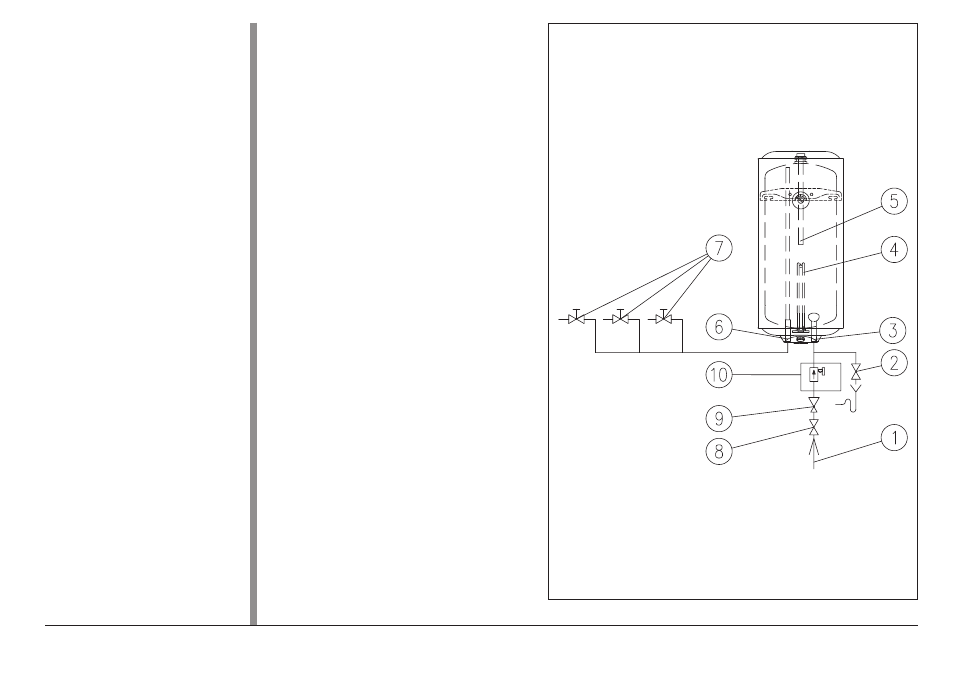

2 Рис.2 Подключение к сети
водопровода
1 – подводка холодной воды
2 – спускной кран
3 – патрубок входа (холодная
вода)
4 – ТЭН
5 – магниевый анод
6 – патрубок выхода (горячая
вода)
7 – пункты разбора воды
8 – отсечной кран
9 – редуктор давления (в случае
если давление в сети водопро-
вода выше 0,6 МПа)
10 – клапан безопасности
