Функциональный обзор

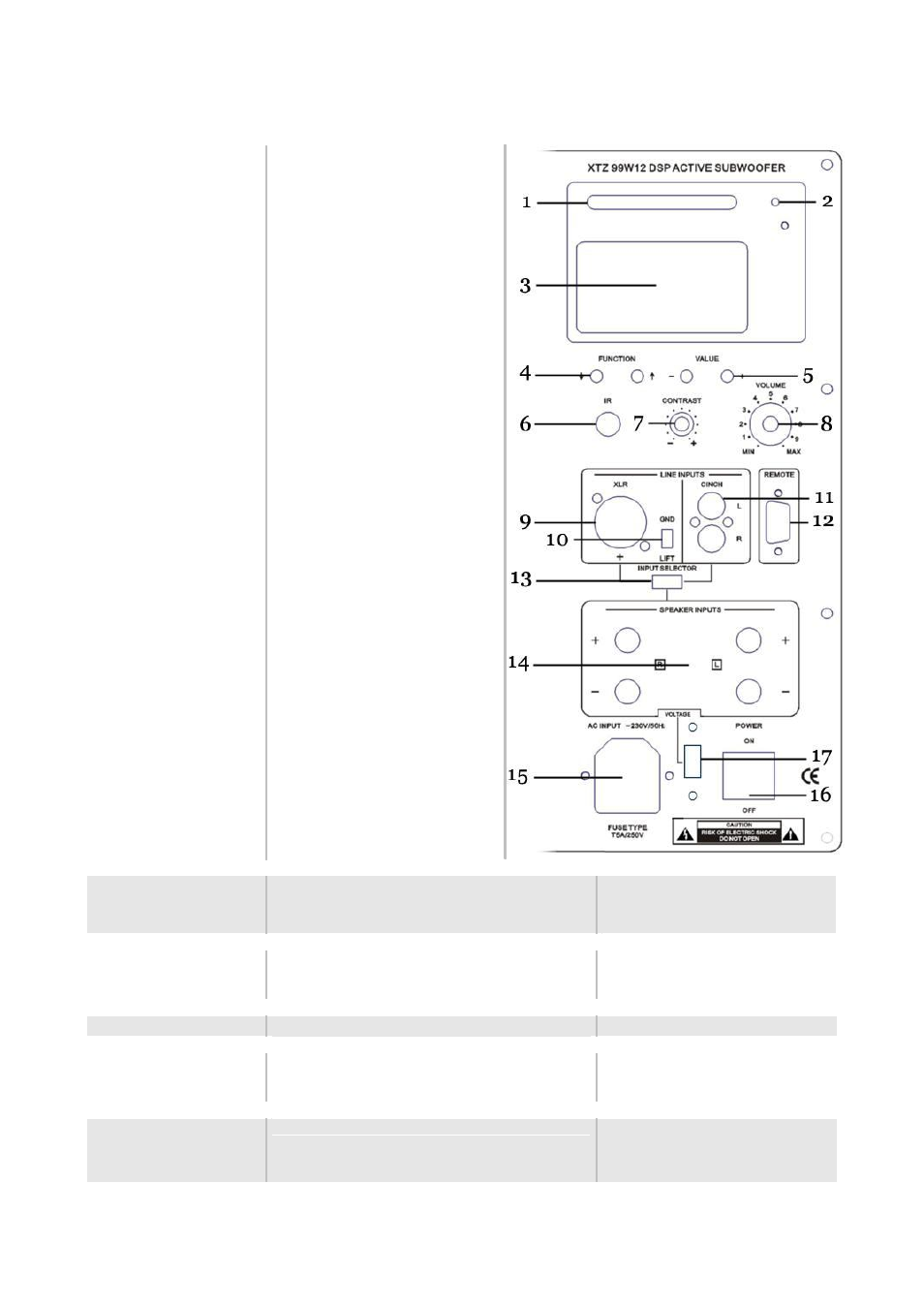

Задняя панель
1. Усиление входного
уровня
1. Индикатор усиления входного
уровня
2. Индикатор режима ожидания
3. ЖК-дисплей
4. Кнопки выбора функций
5. Кнопки выбора значений
6. ИК-порт
7. Регулировка контраста для
ЖК-дисплея
8. Регулятор громкости
9. Балансный вход
10. Выбор разрыва земли
11. Низкоуровневый вход
12. Разъём RS-232 PC
13. Коммутатор входов
14. Высокоуровневый вход
(акустический вход)
15. Разъём питания
16. Сетевой выключатель
17. Переключатель напряжения
ИНДИКАТОР УСИЛЕНИЯ ВХОДНОГО УРОВНЯ
Показывает уровень входного сигнала.
Должен быть как можно выше, но чтобы
индикатор красного цвета INPUT GAIN не
начал мигать; это даёт наилучший коэффи-
цент отношения сигнал-шум.
2. Индикатор режима
Красный цвет - в режиме ожидания.
ожидания
Синий цвет - во включённом состоянии сабвуфера.
3. ЖК-дисплей
4. Кнопки выбора
функций
5. Кнопки выбора
значений
ЖК-дисплей отображает все функции и значения.
ФУНКЦИЯ
Выбор функций двумя кнопками.
ЗНАЧЕНИЕ
Выбор значений двумя кнопками для настройки
функций.
