Монтаж и подключение
Подключения
Загрузите ПО с нашего сайта и установите согласно
http:// www.xtz.se
инструкциям.
Усилитель/сабвуфер должен быть
Подключите микрофон к USB порту на компьютере.
выключен при подключении к
Размещение
микрофона

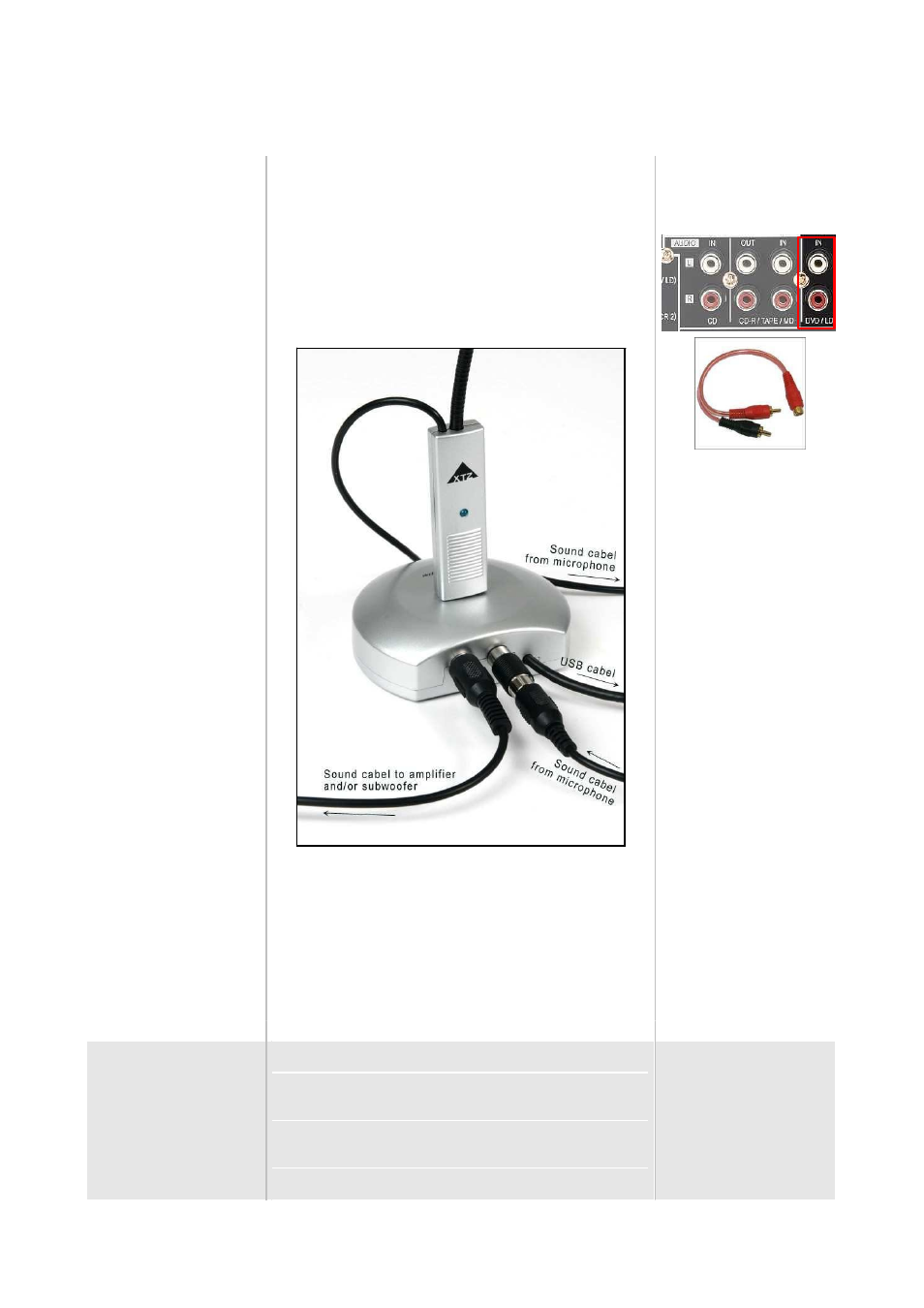

Микрофон может быть подключён напрямую к компьютеру
микрофону.
или к базе, для чего может понадобиться более длинный кабель.
Подключите RCA кабель к RCA разъёму на микрофоне
(или коннекторами на базе) к входу (AUX/TV/IN) на усилителе
и низкоуровневому входу на сабвуфере.
Для подключения Анализатора Помещения к системе (фрон-
тальные громкоговорители + саб) , требуется Y-кабель.
Подключите к выходу AUX/TV или к любому другому.
Фронтальный громкоговоритель + саб должны быть подключе-
ны после всех окончательных настроек, АЧХ - RTA.
Необходимо будет посмотреть, сколько прибавляют к измере-
нию фронтальные громкоговорители.
Перезагрузите компьютер.
Анализатор Помещения (Высокое разрешение)
Микрофон следует размещать по уровне высоты ваших ушей
(70-110 см от пола)
АЧХ - RTA
При измерении всего диапазона частот, микрофон нужно уста-
навливать по направлению к громкоговорителю. (Микрофон
чувствителен к направлениям свыше 5kHz)
