Есть еще одно неприятное боковое воздействие, связанное с
геометрией тонармов. При нарезке пластинки резец
двигался строго по прямой линии от края пластинки к ее
центру.
Но
большинство тонармов (кроме специальных
параллельных) вращаются вокруг своей оси, что приводит к

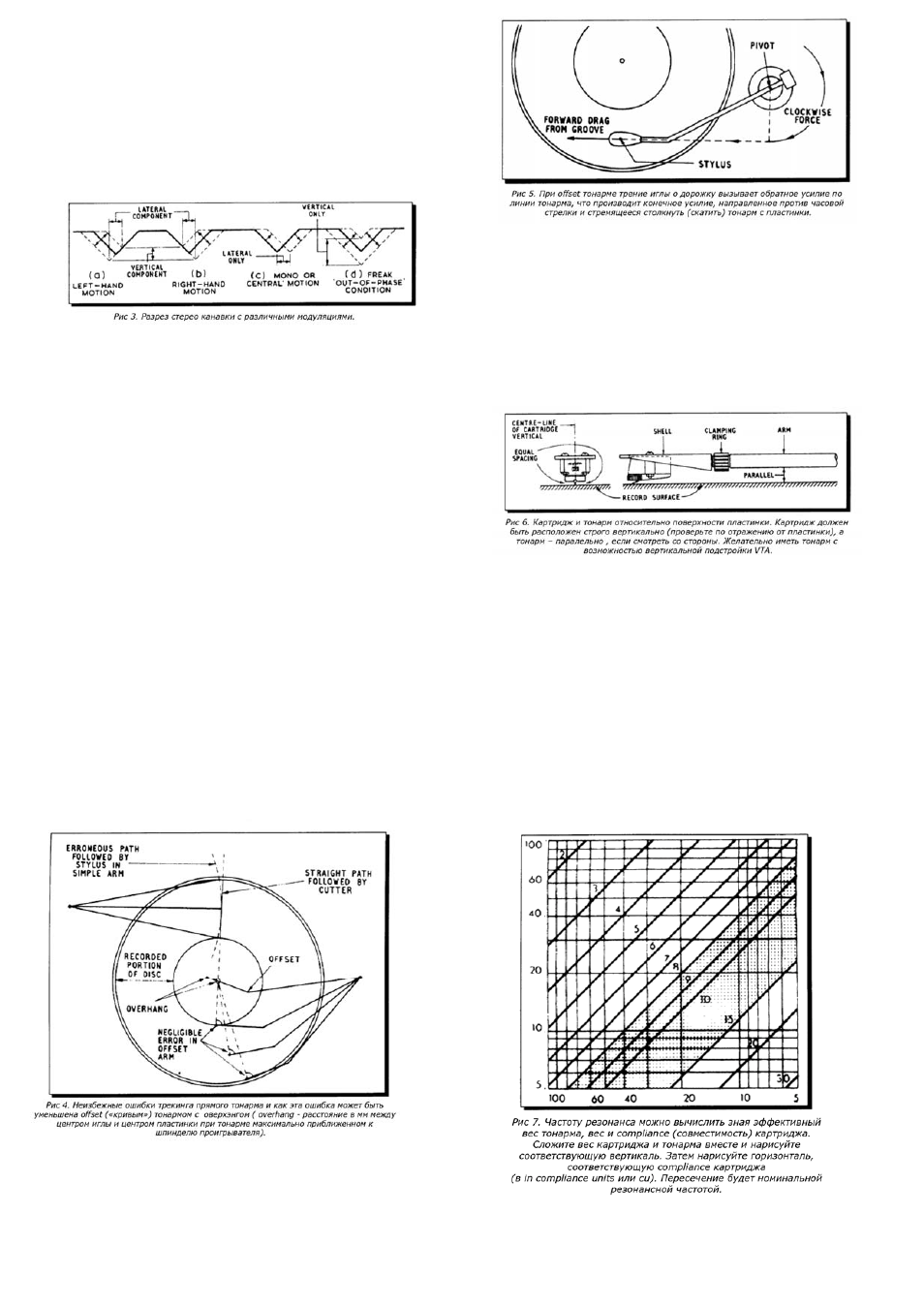

движению иглы по радиусу. Как видно на рис. 4 обычный
прямой тонарм работает правильно только в одной точке.
Это и называется ошибкой трекинга (tracking error) или,
корректнее, латеральной ошибкой трекинга.
На практике, ошибка уменьшается в худшем случае до 2°
смещением картриджа с основной оси тонарма так, что при
полном повороте его к центру пластинки есть определенное
расстояние,
называемое overhang. При правильной
установке картридж практически все время
перпендикулярен с линией от иглы до центра пластинки.
В случае правильной установки картриджа по отношению к
канавке, последняя двигает иглу строго по оси картриджа.
Это значит, что любая сила трения, примененная к игле
приводит не просто «тянет» тонарм, а оказывает
центробежное усилие из-за самой геометрии тонарма. Для
борьбы с этим явлением применяются антискейтиновые
устройства или bias compensator. Оптимальная величина
этой силы зависит от трекинга, прижимной силы и заточки
иглы и лучше всего настраивается эмпирически с помощью
такой пластинки как эта.
VTA или Vertical Tracking Angle (угол вертикального
трекинга) относится к вертикальному смещению резца при
нарезке пластинки. Уже давно это стандартизовано на
уровне 20° от вертикали. Это значит, что игла
проигрывателя также должна работать под этим углом и при
вертикальном смещении ее рабочие края должны двигаться
соответственно. Особенно это касается продвинутых игл с
увеличенной контактной площадью.
В теории следует просто выставит картридж горизонтально
ровно и установить правильную прижимную силу. На
практике небольшие отклонения могут привести к несколько
лучшим результатам. Поэтому у большинства тонармом есть
приспособления для регулировки VTA.
Установка картриджа
На картридже есть пара отверстий или прорезей стандарта
½ дюйма для крепежа винтами с головкой шелла или
тонарма, на самом шелле есть прорези, позволяющие слегка
двигать картридж. Правильный overhang можно установить с
использование установочного шаблона (alignment protractor)
предоставляемого производителем или приложенного к
этому
диску. Шаблон предоставляет номинальные
установочные точки, расположенные от центра на 66 и 120 мм.
При установке иглы в эту точку сам картридж должен быть
установлен строго по касательной и перпендикулярно линии,
проведенной от иглы до центра пластинки. При этом, конечно, он
должен быть нормально закреплен в шелле.
Затем
следует закрепит всю электрическую проводку.
Большинство картриджей имеет 4 коннектора (по 2 на левый и
правый каналы). Кабель от тонарма или переходные кабельки
(leads) терминированы трубчатыми контактами. Иногда их
следует слегка приоткрыть в случае если они тяжело подходят к
разъемам картриджа. Упаси вас бог припаивать эти разъемы.
Разъемы «земля» имеют суффикс G (ground), таким образом
разъемы поименованы следующим образом для левого и правого
каналов - L, R, LG, и RG или иногда так - L+, R+ L- и R-, где «-»
обозначает землю. При кодировке разъемов цветом принято так
– белый = L, красный = R, голубой= LG, и зеленый=RG. Иногда
применяется 3-х кабельная проводка (старая DECCA) , где земля
общая.
После этого, следуя инструкциям производителя, отбалансируйте
тонарм, чтобы он свободно висел в воздухе параллельно
поверхности проигрывателя. Проверьте, чтобы ничто не влияло
на вращение тонарма (все кабеля и др.). Установите
минимальную прижимную силу по паспорту картриджа.
Теперь вы можете преступить к настройке картриджа этой
тестовой пластинкой.
