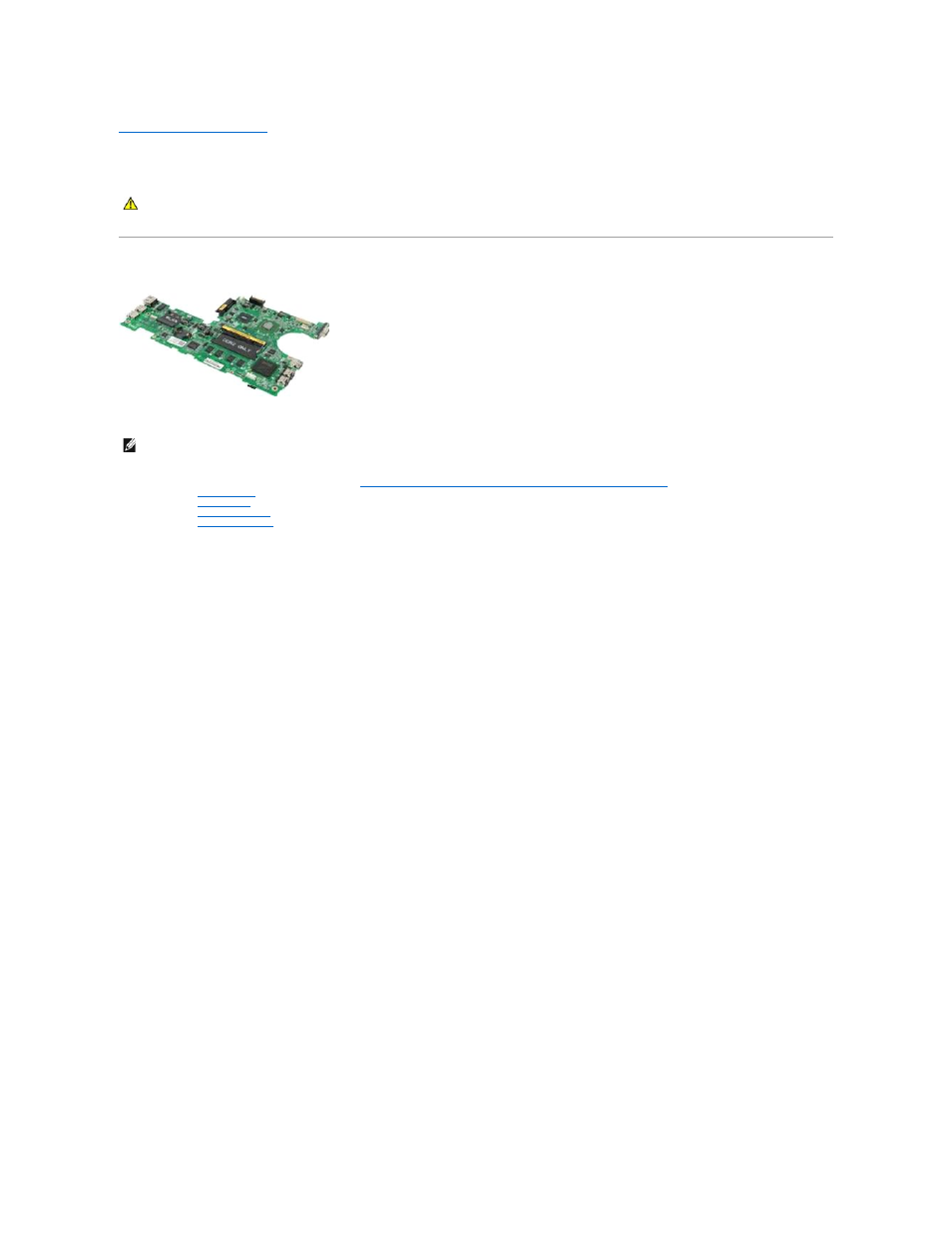

Системная плата
Руководство по обслуживанию Dell™ Latitude™ 2100
Извлечение системной платы
1.
Выполните процедуры
, описанные в разделе
Перед началом работы с внутренними компонентами компьютера
.
2.
Извлеките
аккумулятор
из компьютера
.
3.
Извлеките
клавиатуру
из компьютера
.
4.
Извлеките
панель доступа
из компьютера
.
5.
Извлеките
дисплей в сборе
из компьютера
.
6.
Откройте фиксатор
, которым кабель сенсорной панели крепится к системной плате.
7.
Отсоедините кабель сенсорной панели от системной платы
.
8.
Откройте фиксатор
, которым кабель передачи данных панели кнопок крепится к системной плате.
9.
Отсоедините кабель передачи данных панели кнопок от системной платы
.
10.
Переверните компьютер
.
11.
Выкрутите шесть винтов
, которыми системная плата крепится к корпусу компьютера.
12.
Определите
, к какой стороне системной платы подключены USB-порты; приподнимите эту сторону системной платы над корпусом. Затем
извлеките системную плату из корпуса и положите на ровную чистую поверхность
.
ВНИМАНИЕ
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
, входящие в
комплект поставки
. Дополнительные сведения об эффективных мерах обеспечения безопасности см. на главной странице, посвященной
соответствию нормативным документам
, по адресу www.dell.com/regulatory_compliance.
ПРИМЕЧАНИЕ
.
Для просмотра иллюстраций может потребоваться установка проигрывателя Adobe Flash Player, доступного по адресу
www.adobe.com.
