Inspiron 545 – Инструкция по эксплуатации Dell Inspiron 535
Страница 47

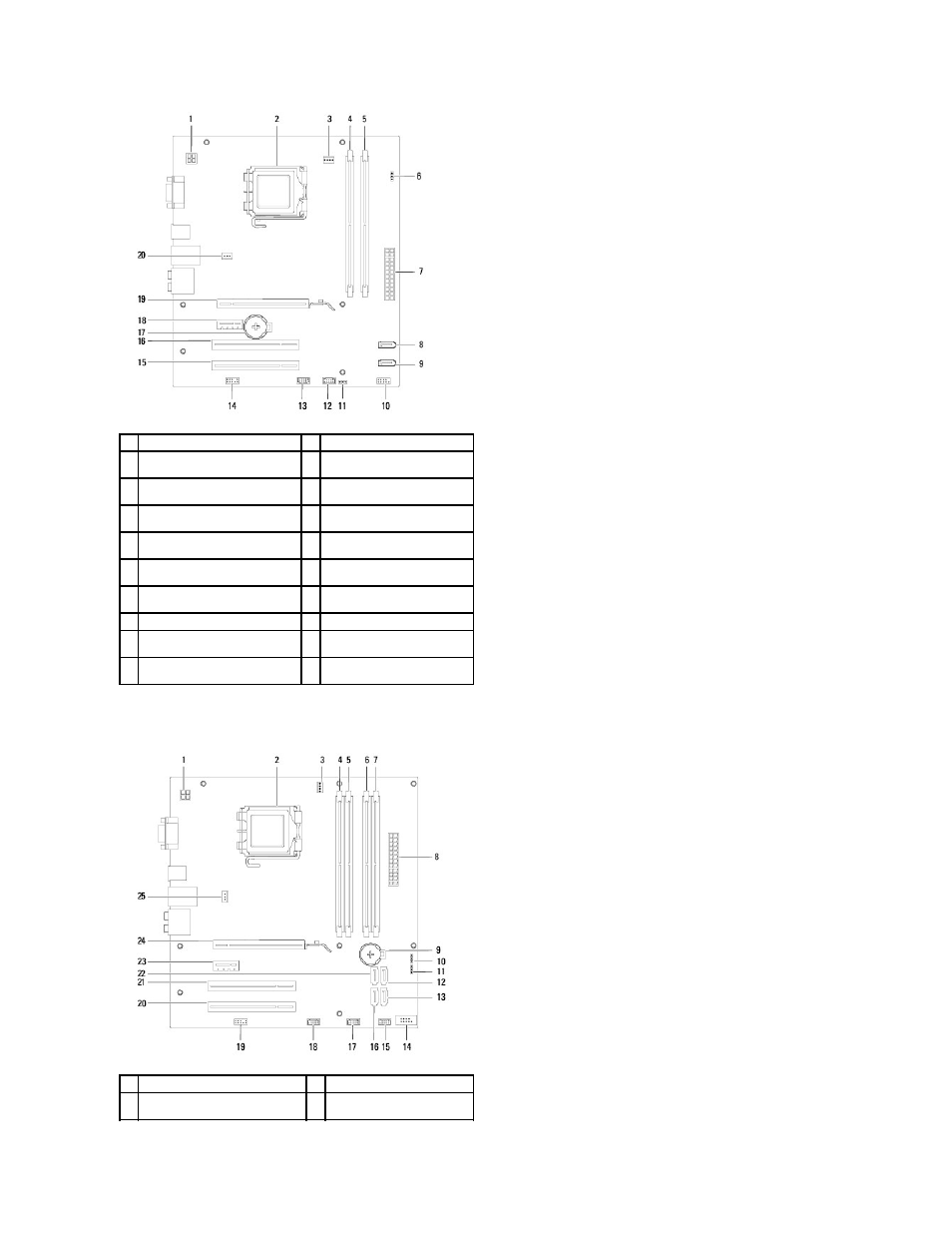

Inspiron 545
1
разъем питания
12 В (ATX12V1)
2
гнездо процессора
3
разъем вентилятора процессора
(FAN_CPU)
4
разъем модуля памяти
(DIMM1)
5
разъем модуля памяти
(DIMM2)
6
перемычка сброса пароля
(CLR_PSW)
7
основной разъем питания
(ATX1_POWER1)
8
разъем
SATA (SATA_1)
9
разъем
SATA (SATA_0)
10 Разъем для передней панели
(FRONTPANEL)
11 перемычка сброса CMOS
(CLR_CMOS)
12 разъем USB передней панели
(F_USB2)
13 разъем USB передней панели
(F_USB1)
14 звуковой разъем передней
панели
(FP_AUDIO)
15 слот для платы PCI (PCI_2)
16 слот для платы PCI (PCI_1)
17 гнездо аккумулятора (BATTERY)
18 слот для 1-канальной платы
PCI-Express (PCIEX1)
19 слот для 16-канальной платы
PCI-Express (PCIEX16)
20 разъем вентилятора шасси
(FAN_SYS)
1
разъем питания
12 В (PWR2)
2
гнездо процессора
3
разъем вентилятора процессора
(CPU_FAN)
4
разъем модуля памяти
(DIMM1)
