О мониторе

17

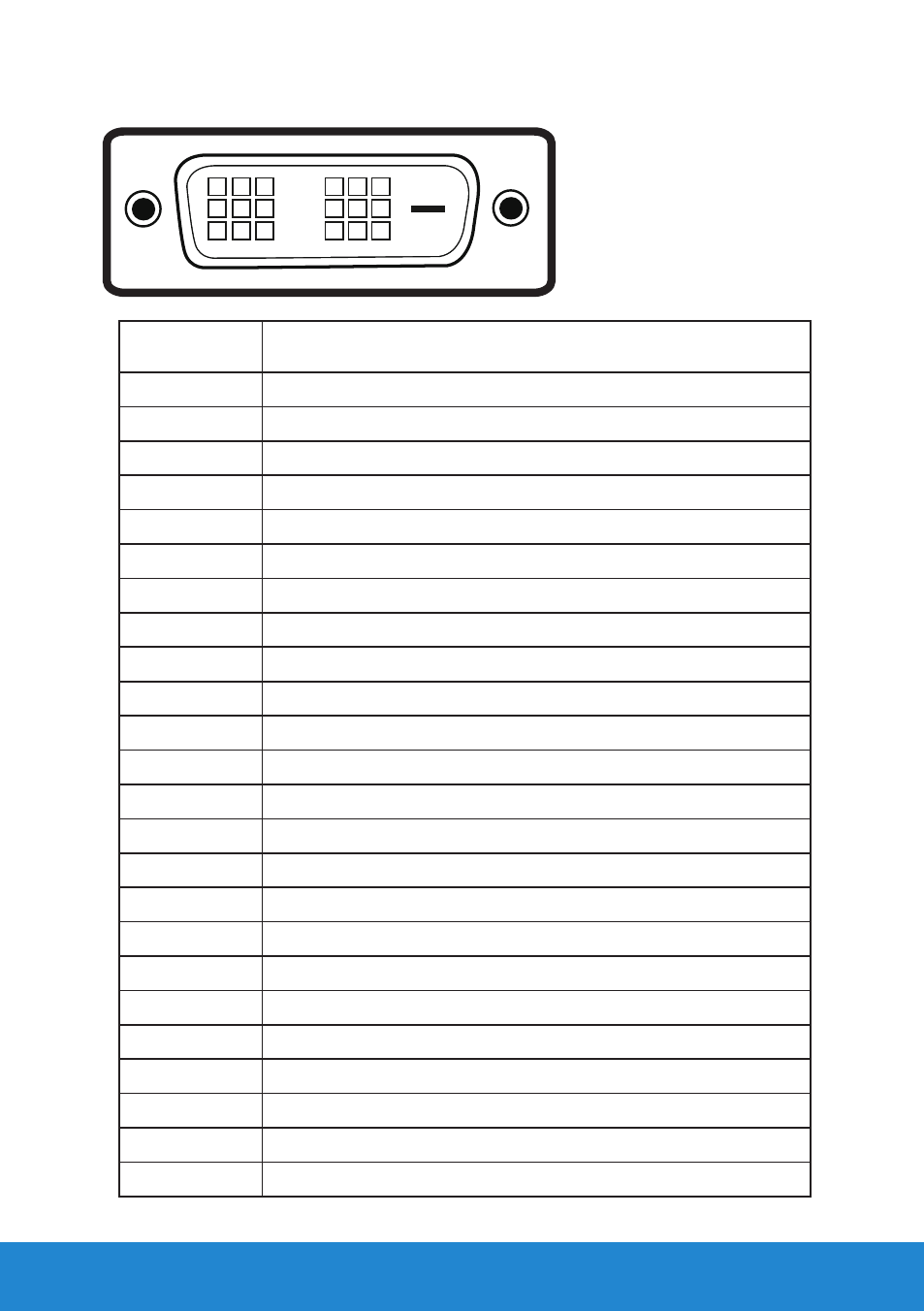

Разъем DVI
1 2 3 6 7 8
9 10 11 14 15 16
17 18 19 22 23 24
x x
x x
x x
Номер
контакта
24-контактная сторона подключенного
сигнального кабеля
1 TMDS RX2-
2 TMDS RX2+
3 TMDS Ground
4 Плавающий
5 Плавающий
6 Синхронизация DDC
7 Данные DDC
8 Плавающий
9 TMDS RX1-
10 TMDS RX1+
11 TMDS Ground
12 Плавающий
13 Плавающий
14 Питание +5 В
15 Самотестирование
16 Обнаружение активного соединения
17 TMDS RX0-
18 TMDS RX0+
19 TMDS Ground
20 Плавающий
21 Плавающий
22 TMDS Ground
23 TMDS Clock+
24 TMDS Clock-
