46 Блок радиатора
Установка блока радиатора
1
Выполните инструкции, описанные в разделе «Перед началом работы» на
стр. 7.
2
Совместите четыре невыпадающих винта на блоке радиатора с отверстиями
для винтов на системной плате и последовательно затяните винты (как
указано на блоке радиатора).
3
Подсоедините кабель вентилятора к разъему на системной плате.
4
Прикрепите кабель дисплея к блоку радиатора и вставьте его в разъем на
системной плате.
5
Выполните инструкции, описанные в шаг 3 - шаг 7 в разделе «Установка
упора для рук в сборе» на стр. 32.
6
Установите аккумулятор. См. раздел «Установка аккумулятора» на стр. 12.
ВНИМАНИЕ:
Перед включением компьютера вверните обратно все винты и
убедитесь, что ни один винт не остался случайно внутри корпуса. В противном
случае можно повредить компьютер.

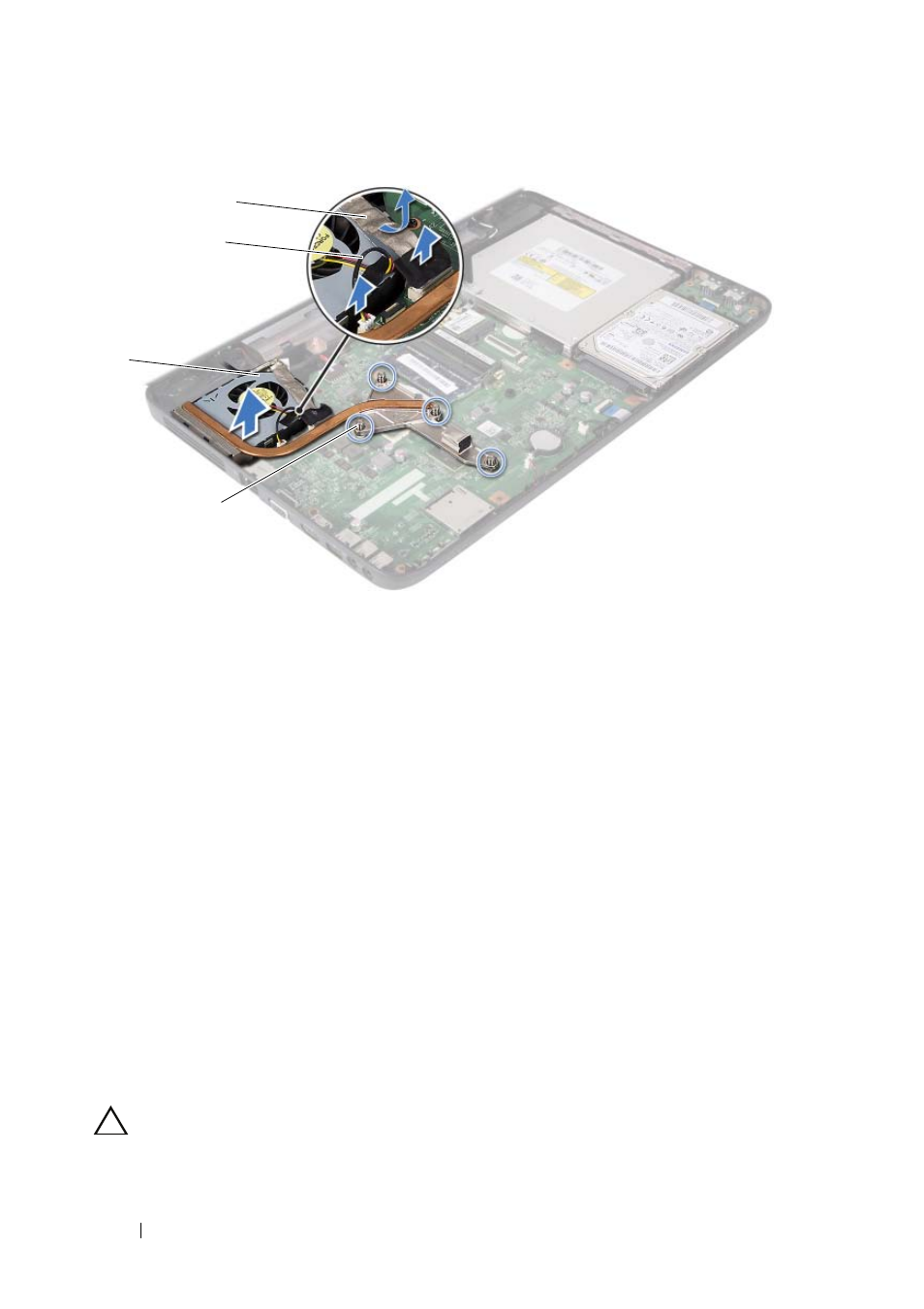

1 невыпадающие винты (4) 2 блок радиатора
3 кабель вентилятора 4 кабель дисплея
1
2
3
4
