Подключение в автомобиле
Перед установкой проверьте, что переключатель находится в положение ВЫКЛ и удалите клемму с
батареи машины. Чтобы не произошло короткого замыкания.

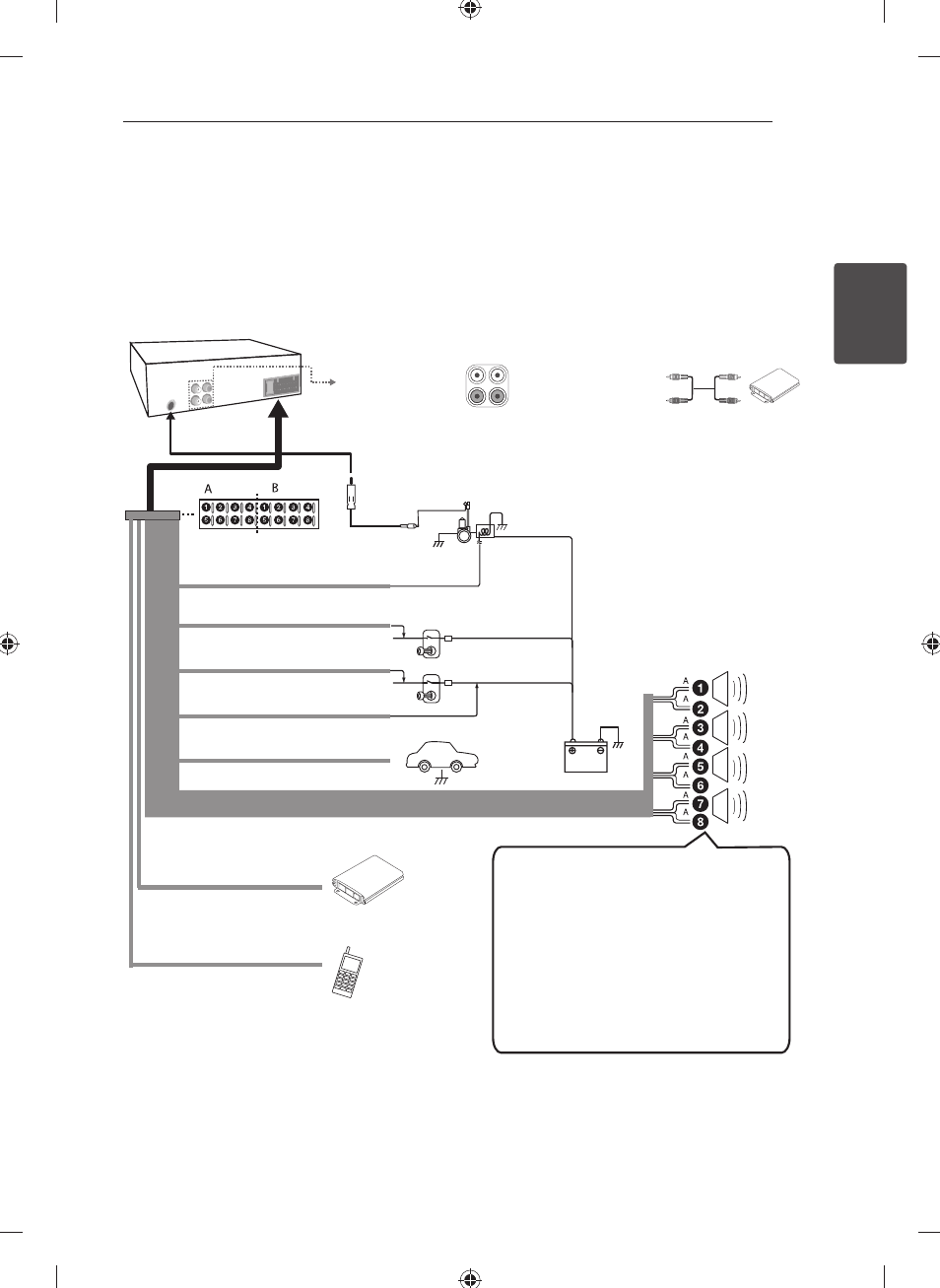

A a Серый: спереди справа +
A b Серая/черная полоса: спереди справа -
A c Фиолетовый: сзади справа +
A d Фиолетовая/черная полоса: сзади
справа -
A e Белый: спереди слева +
A f Белая/черная полоса: спереди слева -
A g Зеленый: сзади слева +
A h Зеленая/черная полоса: сзади слева -
телескопическая
антенна с
электроприводом
Управляющее реле
К выходу аудио
(дополнительно)
К входу аудио
(дополнительно)
Усилитель
(дополнительно)
Фронтальная левая АС
Фронтальная правая АС
Усилитель
(дополнительно)
B f телескопическая антенна с
электроприводом (голубой)
B g регулятор света (розовый)
B c Зажигание (красный)
B h Земля (черный)
B d Батарея (желтый)
B e Подключение пульта (голубой/белый)
(дополнительно)
B b
Выкл. Звука (оранжевый)
(дополнительно)
B a Не подключено
Выключатель
реостата
Замок зажигания
Тыловая правая АС
(правый сабвуфер)
Тыловая левая АС
(левый сабвуфер)
АКУМУЛЯТОР
