Извлечение платы ввода вывода
ОСТОРОЖНО. Перед проведением работ с внутренними компонентами компьютера
ознакомьтесь с информацией о мерах предосторожности, поставляемой с компьютером,
и следуйте инструкциям, приведенным в «Перед началом работы» на стр. 9. После
завершения работ с внутренними компонентами компьютера следуйте инструкциям,
приведенным в разделе «После выполнения работ с внутренними компонентами
компьютера» на стр. 11. Дополнительные сведения по вопросам безопасности см. на
веб странице, посвященной соответствию нормативам: dell.com/regulatory_compliance.
Предварительные действия
1 Извлеките аккумулятор. См. раздел «Извлечение аккумулятора» на стр. 12.
2 Снимите нижнюю крышку. См. раздел «Снятие крышки стойки» на стр. 20.
3 Снимите клавиатуру. См. раздел «Извлечение клавиатуры» на стр. 17.
4 Снимите упор для рук. См. раздел «Снятие упора для рук» на стр. 30.
Последовательность действий
1 Выкрутите винт, которым плата ввода/вывода крепится к основанию компьютера.
2 Приподнимите защелку разъема и, используя приклеенный язычок, отсоедините кабель
платы ввода вывода от системной платы.
3 Открепите кабель платы ввода вывода от корпуса компьютера.
4 Приподнимите плату ввода вывода вместе с кабелем и извлеките из корпуса компьютера.

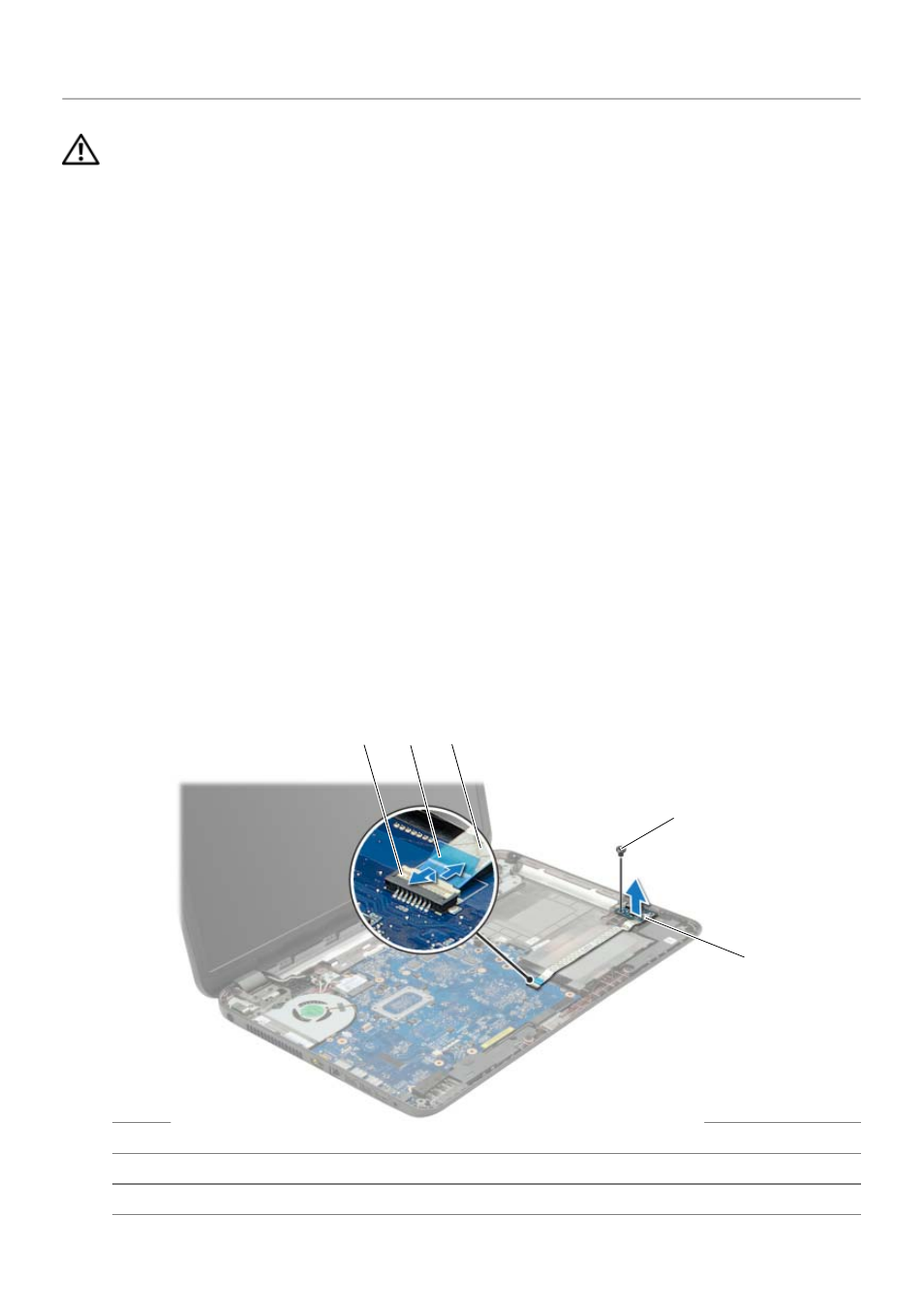

1
защелка разъема
2
язычок
3
кабель платы ввода вывода
4
винт
5
плата ввода вывода
1
2
3
4
5
