Установка и замена компонентов
3
Извлеките установленный модем:
a
Выверните винты, которые крепят модем к системной плате, и отложите их в сторону.
b
Потяните вверх приклеенный язычок, чтобы вынуть модем из разъема на системной плате,
затем отсоедините модемный кабель.
4
Установите новый модем.
a
Подключите модемный кабель к модему.
ВНИМАНИЕ.
На разъеме имеете ключ, который гарантирует правильное подсоединение. Если при
установке чувствуется сопротивление, проверьте разъемы и измените направление установки платы.
b
Выровняйте модем с отверстиями для винтов и вдавите модем в разъем на системной плате.
c
Затяните винты, которые закрепляют модем на системной плате.
5
Установите на место крышку, закрывающую модем.

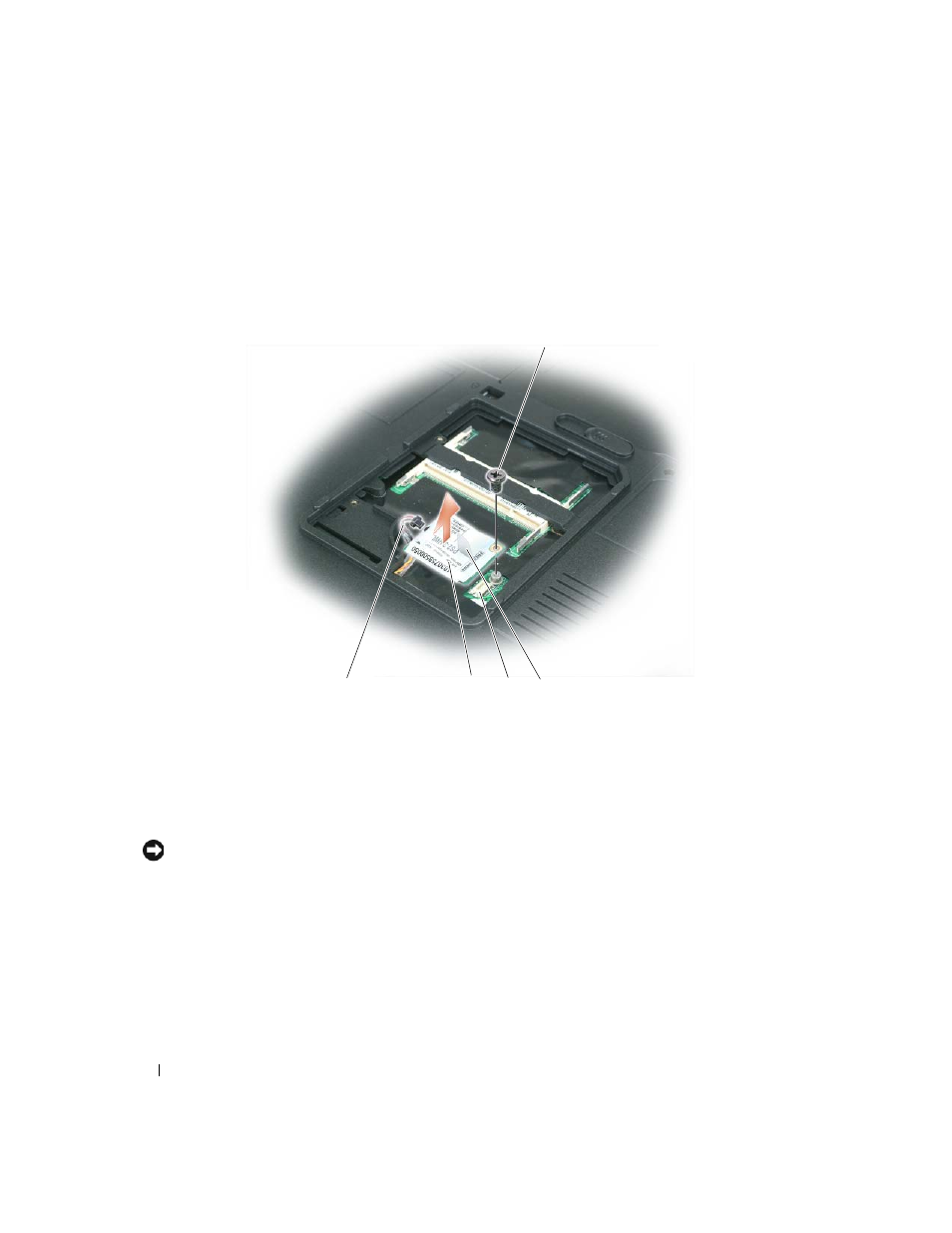

1
винт крепления модема
2
язычок для извлечения
модема
3
разъем модема на системной
плате
4
модем
5
кабель модема
