20
xxx
|
Установк а
xxx

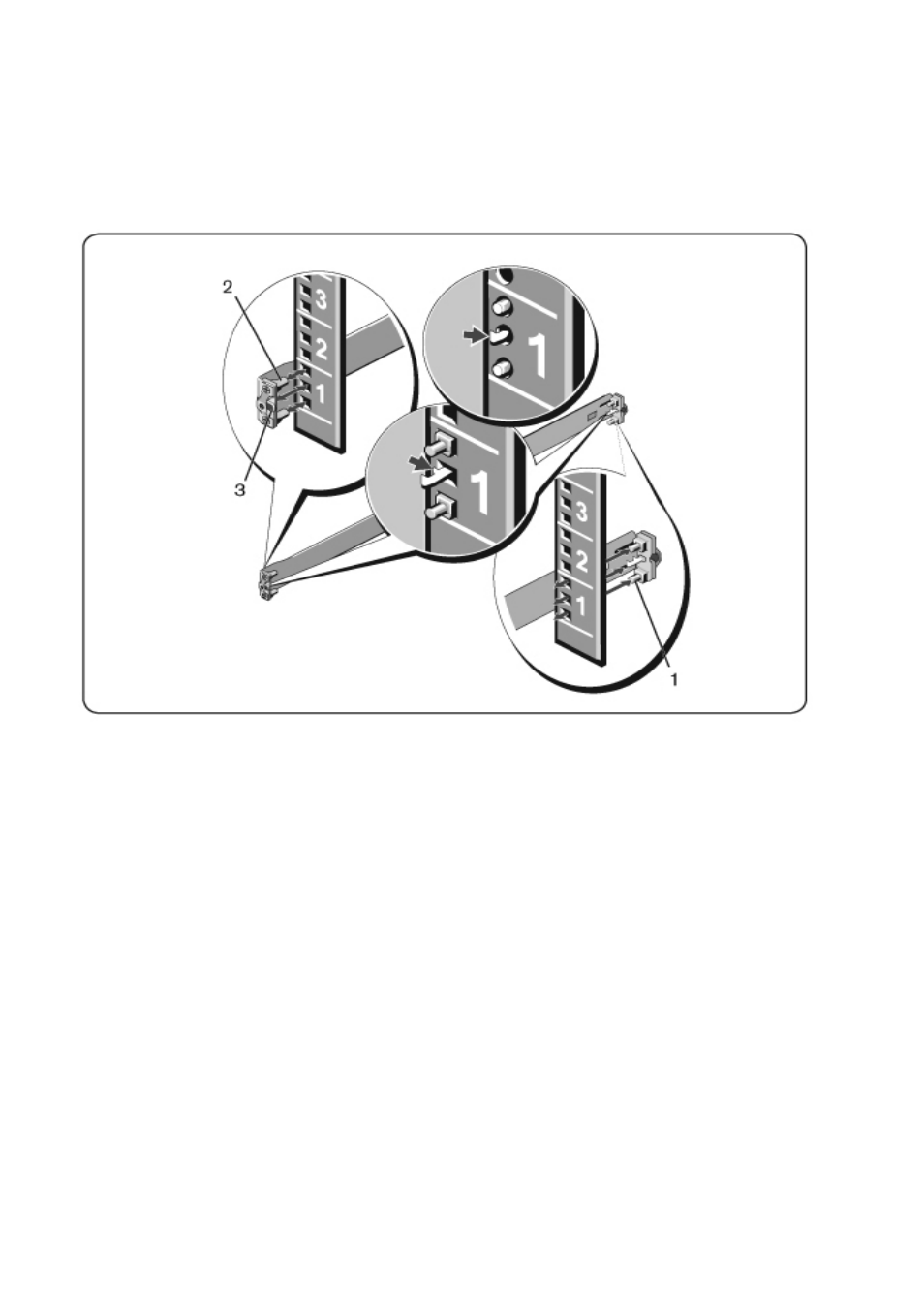

Рис. 2.1. Подготовка стойки высотой 1U без использования инструментов
2
Выровняйте и установите штифты переднего фланца в отверстия на
передней стороне вертикальной балки (элемент 2).
3
Повторите эту процедуру для второй направляющей.
4
Для снятия каждой направляющей потяните на себя кнопку
фиксатора на каждом гнезде фланца (элемент 3) и снимите каждую
направляющую.
Установка в двухбалочную стойку с монтажом заподлицо
1
При использовании этой конфигурации следует снять литые
компоненты с передней части каждого блока ReadyRails (Рис. 2.2,
элемент 1). С помощью отвертки Torx™ отверните два винта с
каждого гнезда переднего фланца (с той стороны направляющей, с
которой устанавливается коммутатор) и снимите литые компоненты.
