14 О мониторе

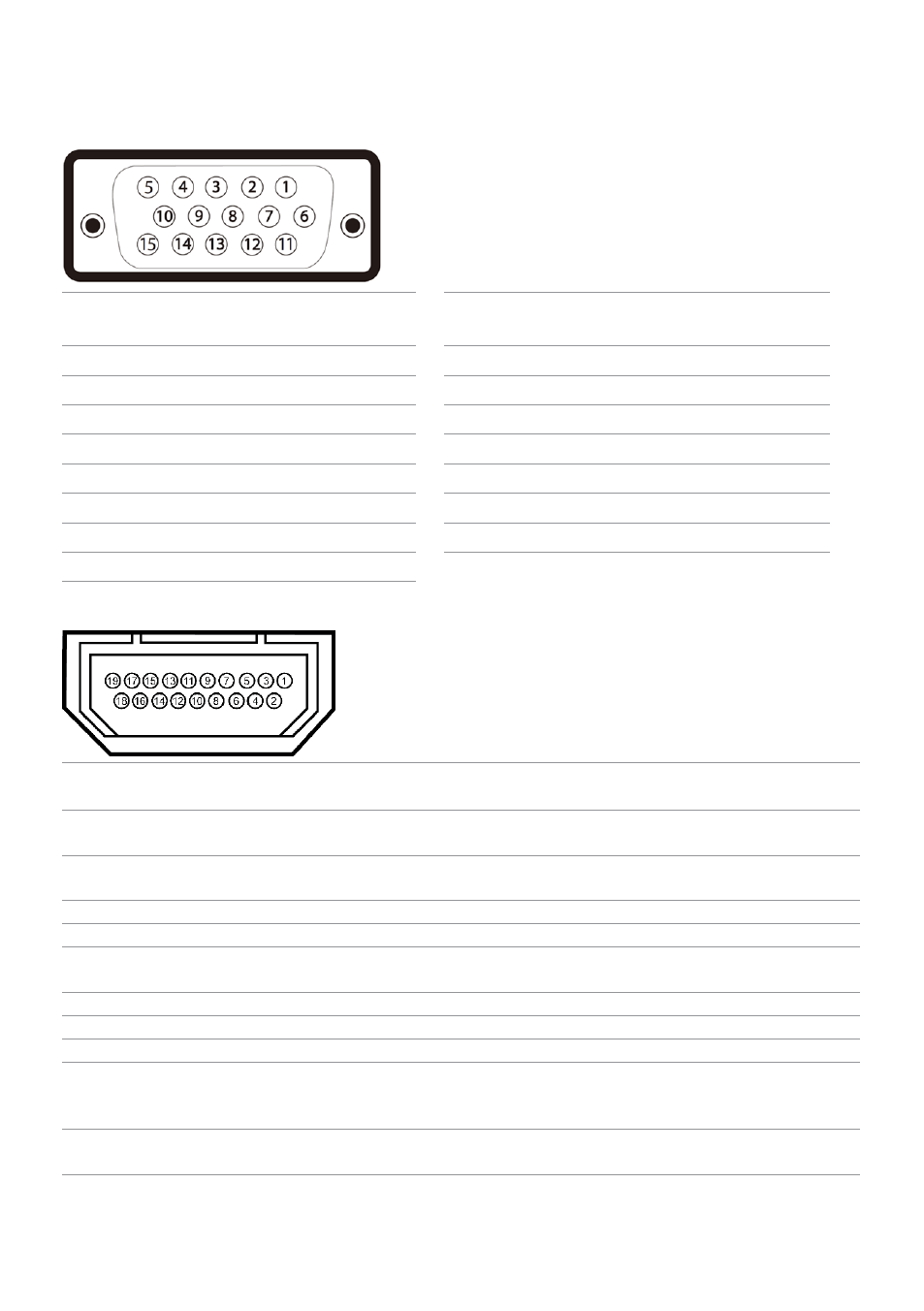

Назначение контактов
VGA
Номер
контакта
15-контактный
разъем
Номер
контакта
15-контактный
разъем
1
Видео – красный
9
От компьютера, 5 В/3,3 В
2
Видео – зеленый
10
GND-sync
3
Видео – синий
11
GND (земля)
4
GND (земля)
12
Данные DDC
5
Самотестирование
13
H-sync
6
GND-R
14
V-sync
7
GND-G
15
Синхронизация DDC
8
GND-B
HDMI
Номер
контакта
19-контактный разъем
Номер
контакта
19-контактный
разъем
1
ДАННЫЕ TMDS 2+
11
ЭКРАН ТАКТОВОГО
СИГНАЛА TMDS
2
ЭКРАН ДАННЫХ TDMS 2
12
ТАКТОВЫЙ СИГНАЛ
TMDS–
3
ДАННЫЕ TMDS 2–
13
Плавающий
4
ДАННЫЕ TMDS 1+
14
Плавающий
5
ЭКРАН ДАННЫХ TDMS 1
15
ТАКТОВЫЙ СИГНАЛ DDC
(SDA)
6
ДАННЫЕ TMDS 1–
16
ДАННЫЕ DDC (SDA)
7
ДАННЫЕ TMDS 0+
17
ЗЕМЛЯ
8
ЭКРАН ДАННЫХ TDMS 0
18
ПИТАНИЕ +5 В
9
ДАННЫЕ TMDS 0–
19
ОБНАРУЖЕНИЕ
ГОРЯЧЕГО
ПОДКЛЮЧЕНИЯ
10
ТАКТОВЫЙ СИГНАЛ
TMDS
