Контроль
35
Синоптическая панель
На этой панели отображается сводная информация о выбранном устройстве (см.Рисунок 26). В верхнем
левом углу под баннером указывается электрическая топология ИБП, таких как: Он-лайн ИБП,
линейный интерактивный ИБП, и так далее. Всплывающая подсказка отображается при наведении
указателя мыши на один из функциональных блоков.

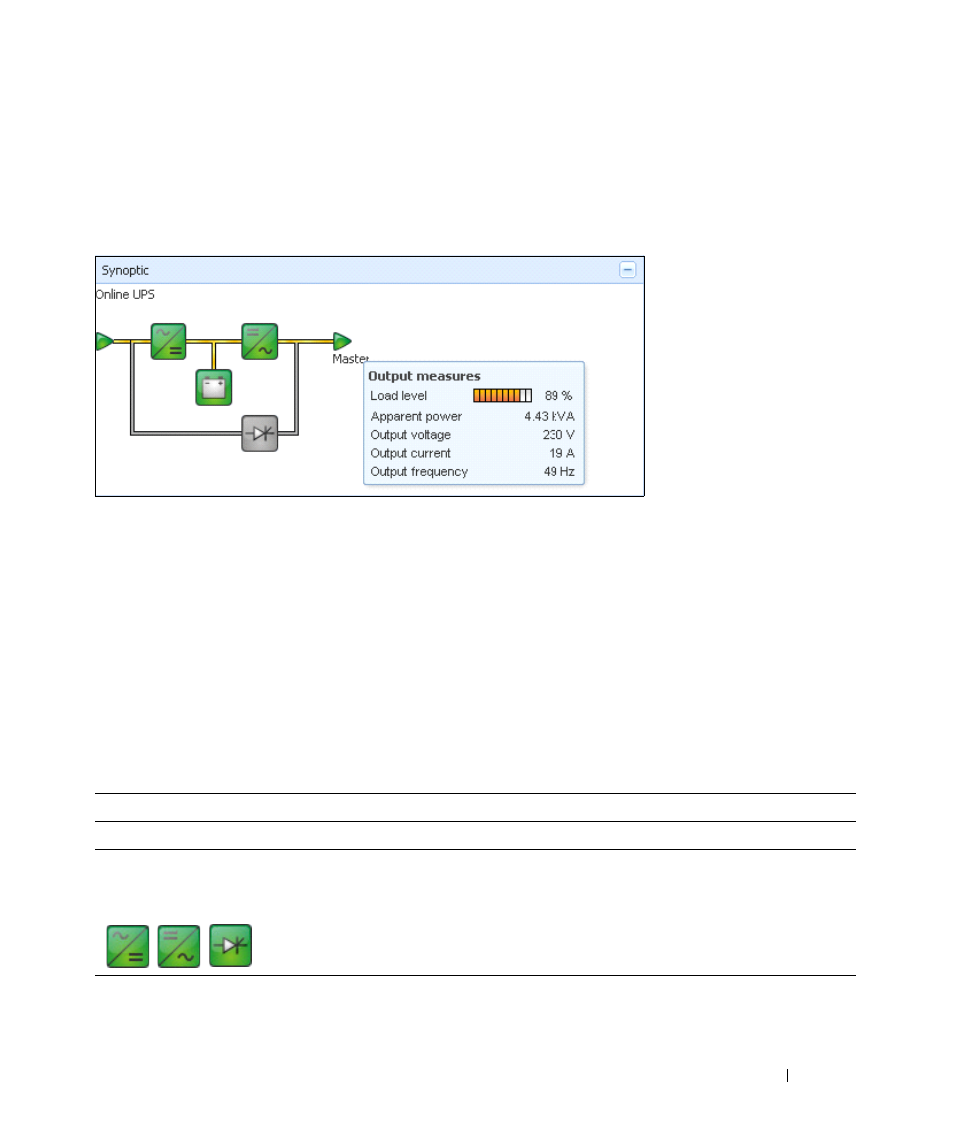

Рисунок 26. Синоптическая панель
Цветовые иконки синоптической панели отображают следующее (см.): Таблица 4):
• Модули ИБП
• Модули батареи
• Направления тока
• Источники электрической энергии на входе ИБП
• Нагрузка на выходе ИБП, со статусом, который связан со статусом ИБП на выходе
• Комбинированные цветовые коды
Таблица 4. Иконки синоптической панели
Символ Цвет Описание
Модули ИБП
Переменный ток/Постоянный ток
Постоянный ток/ Переменный ток
Байпас Зеленый Статус OK и Активный
