Страница 36: Извлечение платы ввода вывода
36
| Извлечение
платы
ввода вывода
Извлечение платы ввода вывода
ПРЕДУПРЕЖДЕНИЕ: Перед проведением работ с внутренними компонентами
компьютера ознакомьтесь с информацией о мерах предосторожности, поставляемой
с компьютером, и следуйте инструкциям, приведенным в «Перед работой с внутренними
компонентами компьютера» на стр. 9. После завершения работ с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе
«После выполнения работ с внутренними компонентами компьютера» на стр. 11.
Дополнительные сведения по вопросам безопасности см. на веб странице, посвященной
соответствию нормативным требованиям: dell.com/regulatory_compliance.
Предварительные действия
1 Извлеките аккумулятор. См. раздел «Извлечение аккумулятора» на стр. 12.
2 Снимите нижнюю крышку. См. раздел «Снятие нижней крышки» на стр. 20.
3 Снимите клавиатуру. См. раздел «Извлечение клавиатуры» на стр. 17.
4 Снимите упор для рук. См. раздел «Извлечение упора для рук» на стр. 29.

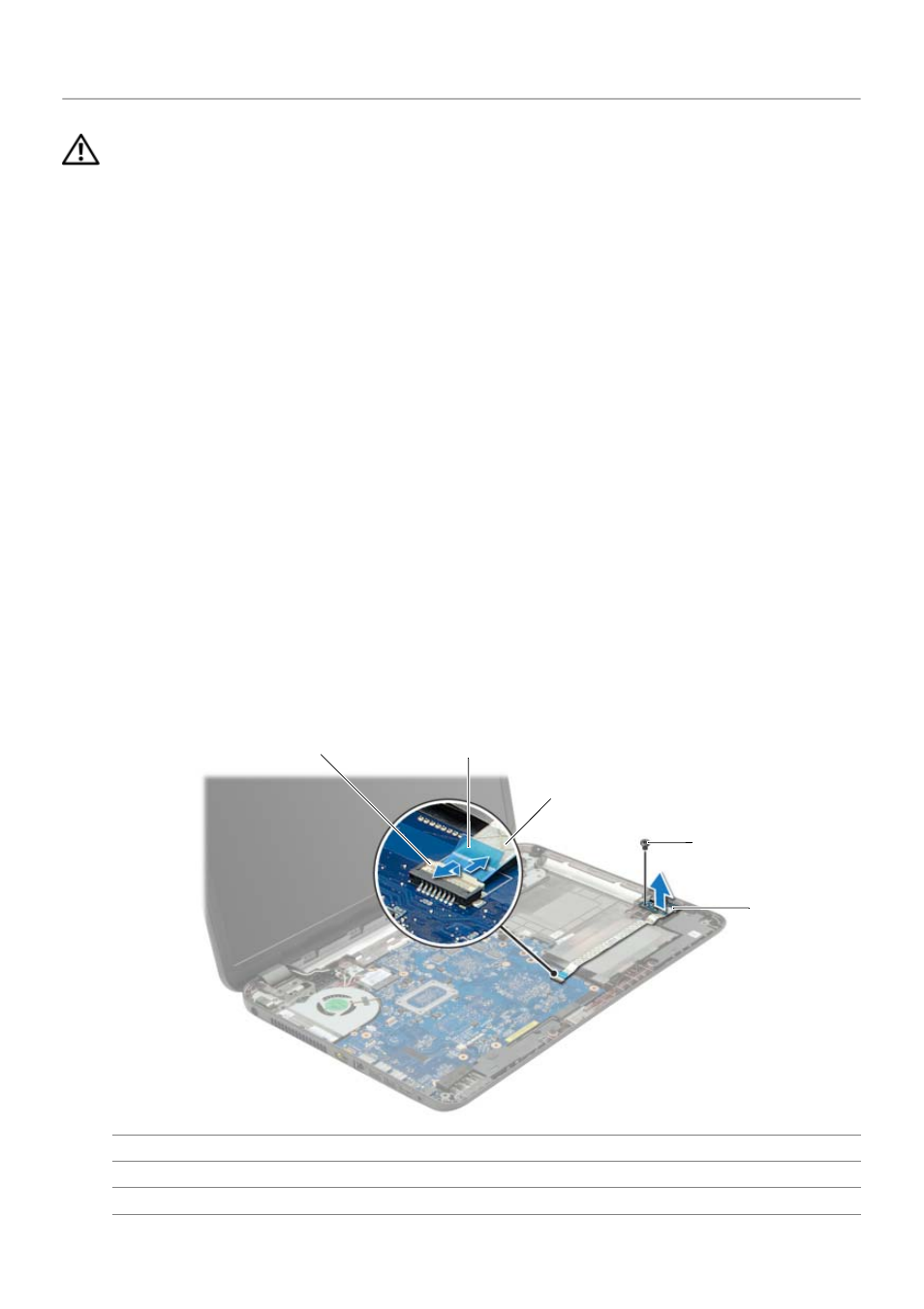

Последовательность действий
1 Выкрутите винт, которым плата ввода/вывода крепится к основанию компьютера.
2 Приподнимите защелку разъема и, используя язычок, отсоедините кабель платы ввода
вывода от системной платы.
3 Открепите кабель платы ввода вывода от корпуса компьютера.
4 Приподнимите плату ввода вывода вместе с кабелем и извлеките из корпуса компьютера.
1
защелка разъема
2
язычок
3
кабель платы ввода вывода
4
винт
5
плата ввода вывода
1
2
3
4
5
