Страница 146
146
Установка
и
замена
компонентов
6
Потяните язычок, чтобы отсоединить кабель дисплея.
7
Выньте кабель дисплея из канала для кабеля.
8
Поднимите дисплей вверх и вперед от компьютера.
ЗАМЕЧАНИЕ
.
Переключатель
ждущего
режима
очень
хрупкий
и
легко
ломается
.
Избегайте
ударов
по
переключателю
во
время
снятия
и
замены
дисплея
.
При повторной установке дисплея убедитесь, что кабель дисплея ровно лежит в канале для кабеля
и надежно закреплен за язычками.
Убедитесь также, что кабели антенны не перекручены и ровно лежат в зажиме антенного кабеля.

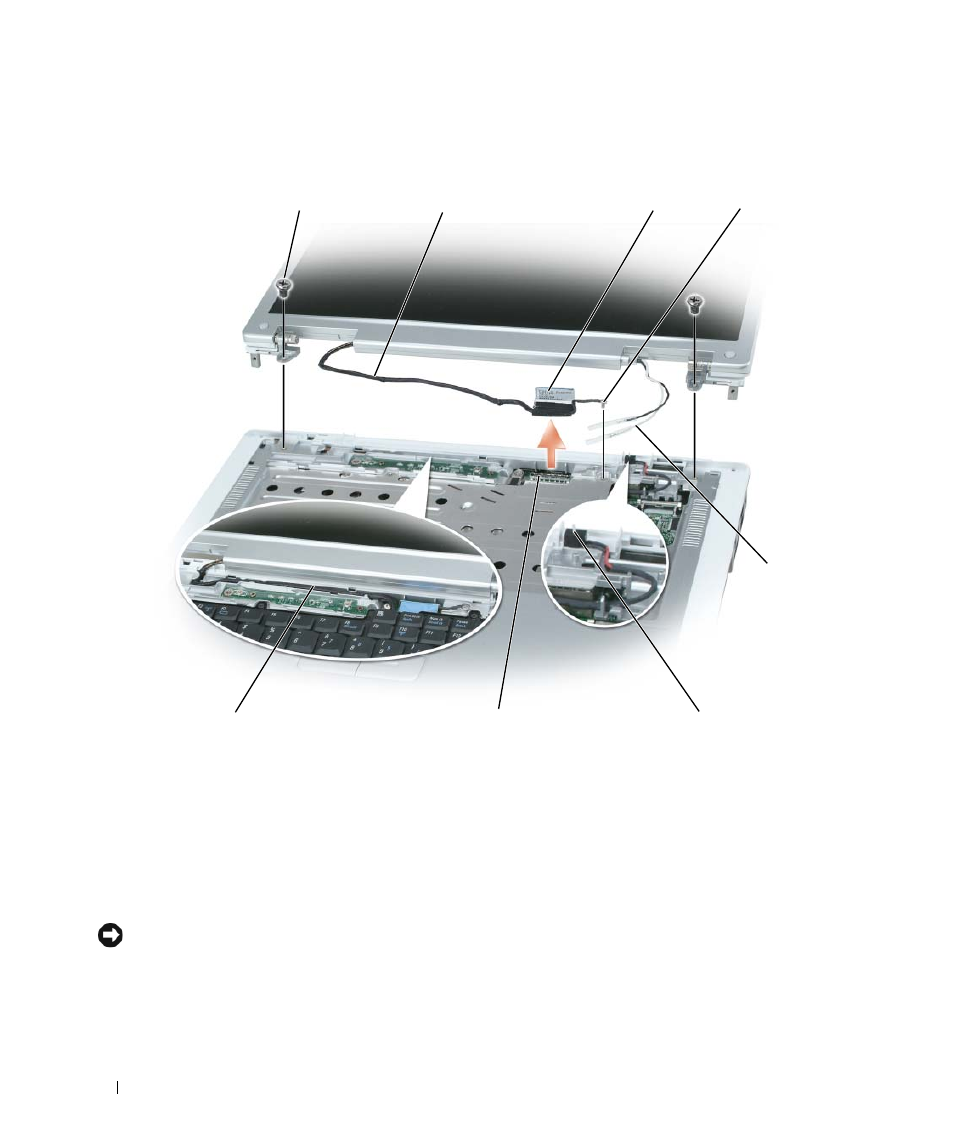

1
винты (6)
2
кабель дисплея
3
язычок для извлечения
кабеля дисплея
4
винт для крепления
заземляющего провода
5
антенные кабели
6
переключатель ждущего
режима
7
разъем кабеля дисплея на
системной плате
8
канал для кабеля дисплея
7
2
8
3
5
1
4
6
