Коммутация контактов – Инструкция по эксплуатации Dell P2210 Monitor
Страница 9
Экранное меню доступно только в обычном режиме
. При нажатии любой кнопки в неактивном режиме отобразится одно из приведенных ниже
сообщени
От компьютера не поступает сигнал
. Нажмите любую клавишу на клавиатуре или мыши для пробуждения компьютера. Для смены источника входного
сигнала еще раз нажмите кнопку монитора
.
Для вызова экранного меню включите компьютер и монито
* Полное отсутствие энергопотребления в выключенном режиме достигается только отключением сетевого кабеля.

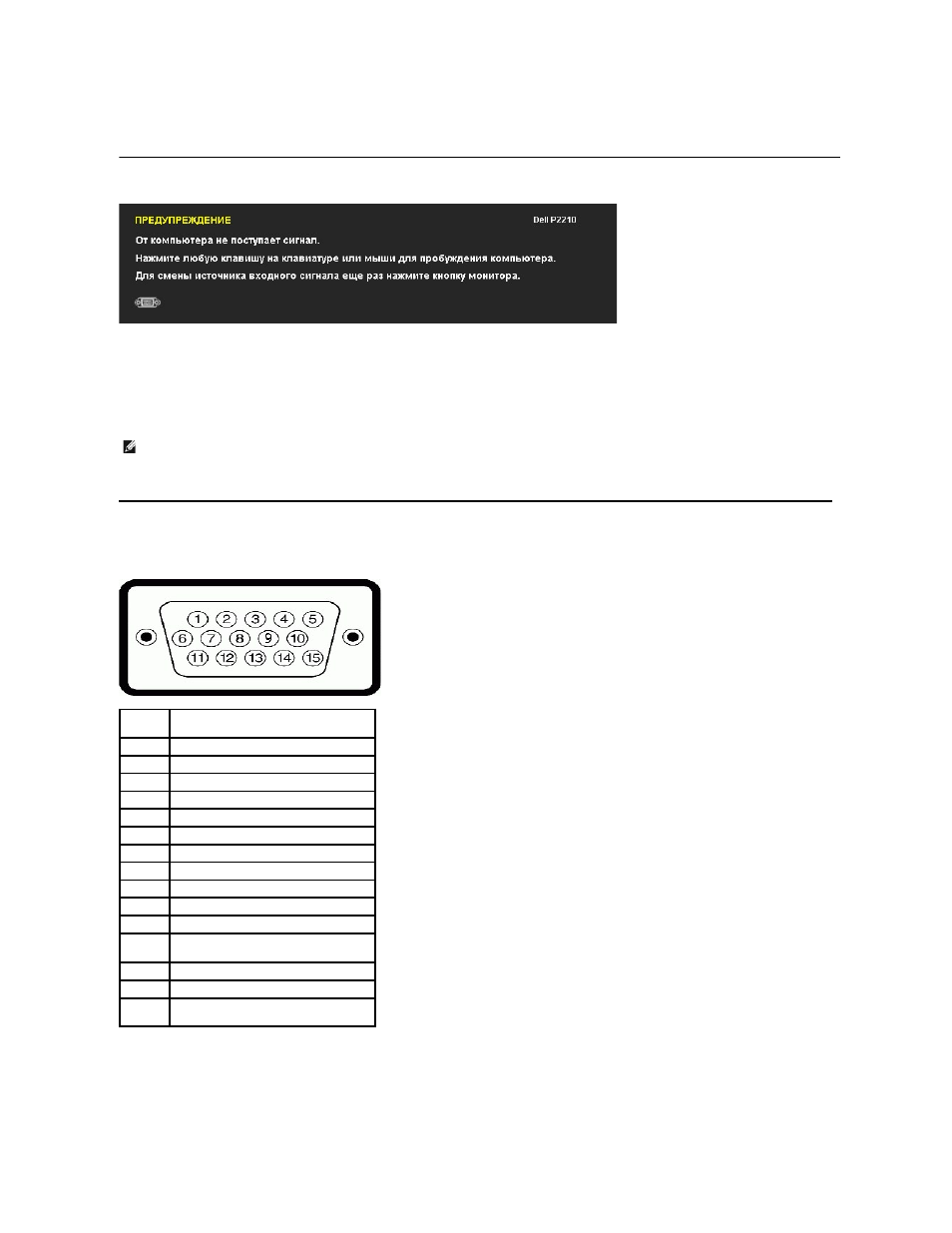

Коммутация контактов
Разъем
VGA
Разъем
DVI
Нормальная работа
Включена
Включена
Включено
Синий
22 Вт (типовое значение)
Режим ожидания
Выключена
Выключена
Пустой экран
Желтый
Менее
0.3 Вт
Выключенное состояние
-
-
-
Выкл
.
Менее
0.3 Вт
ПРИМЕЧАНИЕ
.
Данный монитор соответствует стандарту пониженного энергопотребления приборов
ENERGY STAR
®
и стандарту управления питанием
Номер
контакта
Сторона
15-контактного разъема
подключенного сигнального кабеля
1
Видео
- красный
2
Видео
- зеленый
3
Видео
- синий
4
Общий
5
Самопроверка
6
Общий
- красный
7
Общий
- зеленый
8
Общий
- синий
9
Компьютер
5 В/3,3 В
10
Общий
- синхронизация
11
Общий
12
Данные цифрового преобразователя
данных
13
Строчная синхронизация
14
Кадровая синхронизация
15
Тактовая частота цифрового
преобразователя данных
