18.
Выверните шесть винтов
, которыми системная плата крепится к основанию компьютера.
19.
Осторожно выньте соединители из слотов на компьютере и извлеките системную плату из основания компьютера
.
20.
Переверните системную плату
.
21.
Снимите радиатор процессора
(см. раздел
Извлечение радиатора процессора
).
22.
Извлеките модуль процессора
(см. раздел
Извлечение модуля процессора
).
Установка системной платы
1.
Выполните действия
, описанные в разделе
Перед началом работы
.

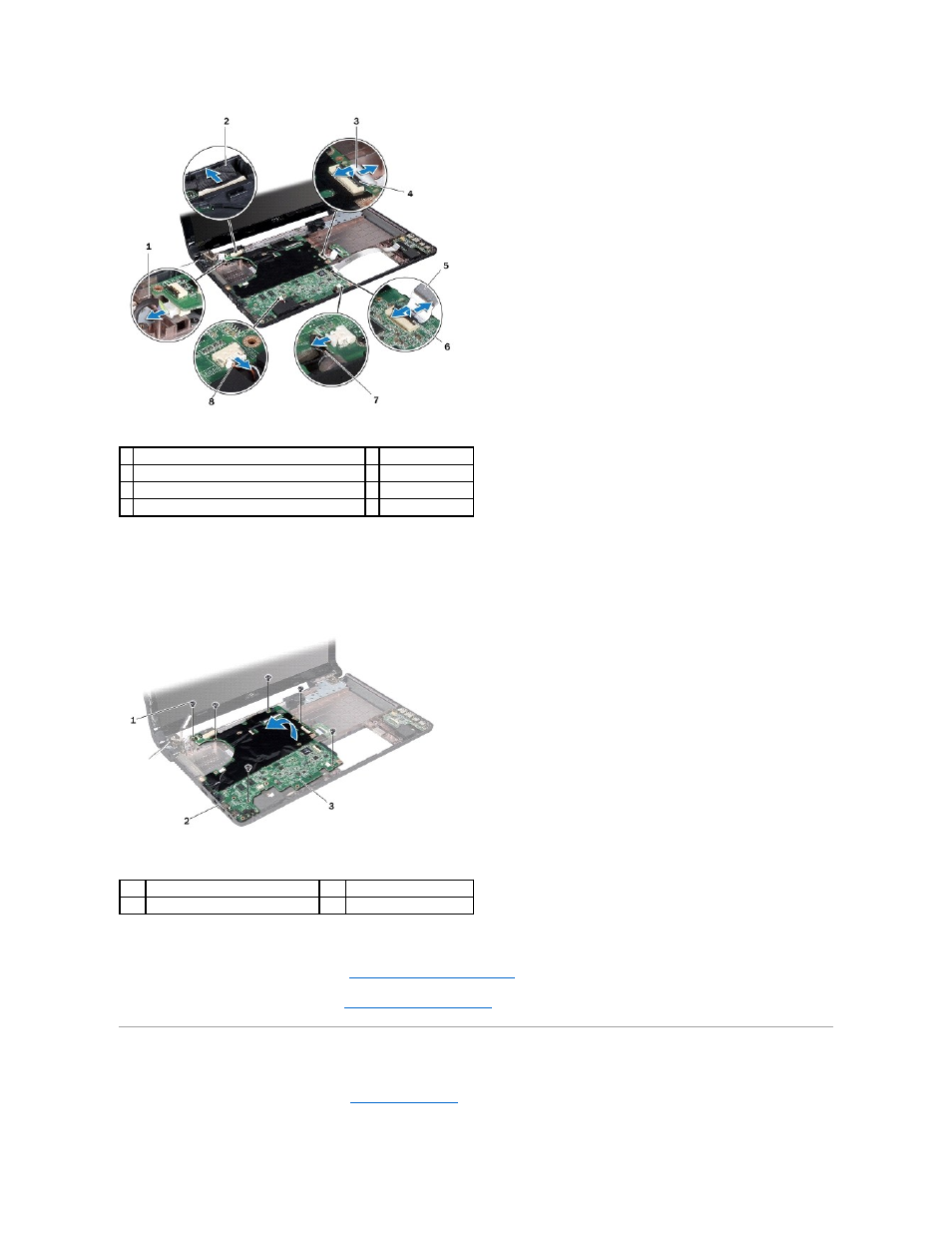

1 кабель разъема адаптера переменного тока
2 кабель дисплея
3 кабель платы оптического дисковода
4 защелка разъема
5 кабель USB/аудио
6 защелка разъема
7 кабель микрофона
8 кабель динамика
1
винты
(6)
2
разъемы
(4)
3
cистемная плата
