Инструкция по эксплуатации Dell P2212H Monitor
Страница 16
Advertising
Номер
контакта

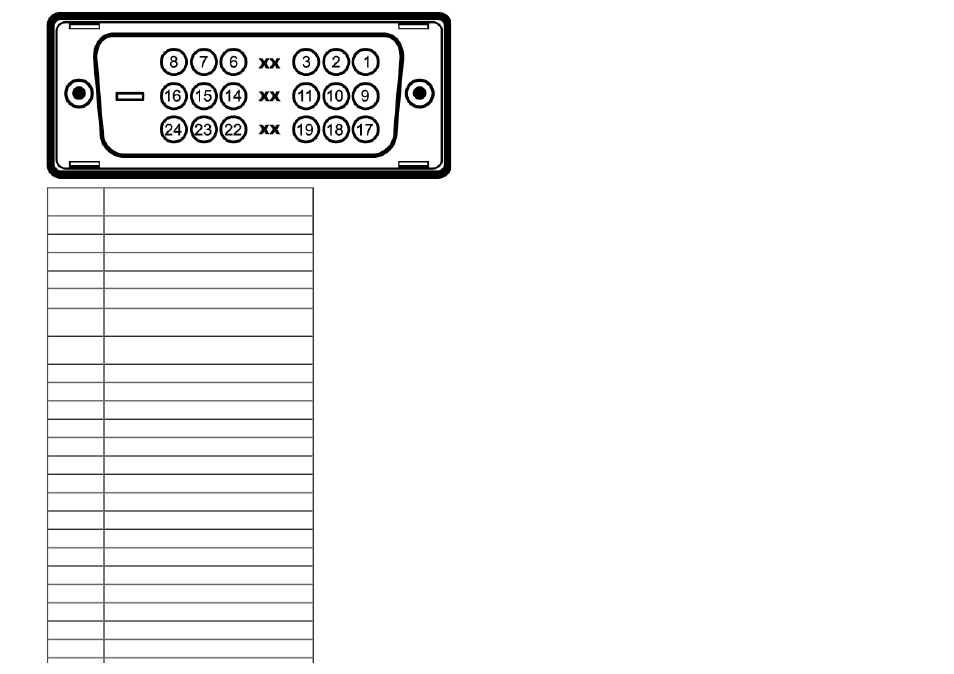

24Сторона-контактного разъема
подключенного сигнального кабеля
1
TMDS RX2-
2
TMDS RX2+
3
Общий TMDS
4
Не подсоединен
5
Не подсоединен
6
Тактовая частота цифрового
преобразователя данных
7
Данные цифрового преобразователя
данных
8
Не подсоединен
9
TMDS RX1-
10
TMDS RX1+
11
Общий TMDS
12
Не подсоединен
13
Не подсоединен
14
Питание +5 В/+3,3 В
15
Самопроверка
16
Определение "горячего" подключения
17
TMDS RX0-
18
TMDS RX0+
19
Общий TMDS
20
Не подсоединен
21
Не подсоединен
22
Общий TMDS
23
TMDS, тактовая частота +
