Установка упора для рук – Инструкция по эксплуатации Dell Inspiron 15 Intel (N5010)
Страница 41
8.
Снимите клавиатуру
(см. раздел
Извлечение клавиатуры
).
9.
Отсоедините кабели сенсорной панели
, индикатора состояния и кнопки питания от разъемов на системной плате.
10.
Выверните пять винтов
, которыми упор для рук крепится к системной плате.
11.
Вставьте пластиковую палочку между корпусом компьютера и упором для рук
, затем приподнимите упор для рук и извлеките его из компьютера.
Установка упора для рук
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Выровняйте фиксаторы на упоре для рук с выступами в корпусе компьютера и осторожно установите упор для рук на место
.
3.
Вверните обратно пять винтов
, которыми упор для рук крепится к системной плате.
ПРЕДУПРЕЖДЕНИЕ
.
Чтобы избежать повреждения разъема
, разожмите защелку разъема, фиксирующую кабель, и лишь затем извлеките
его
.

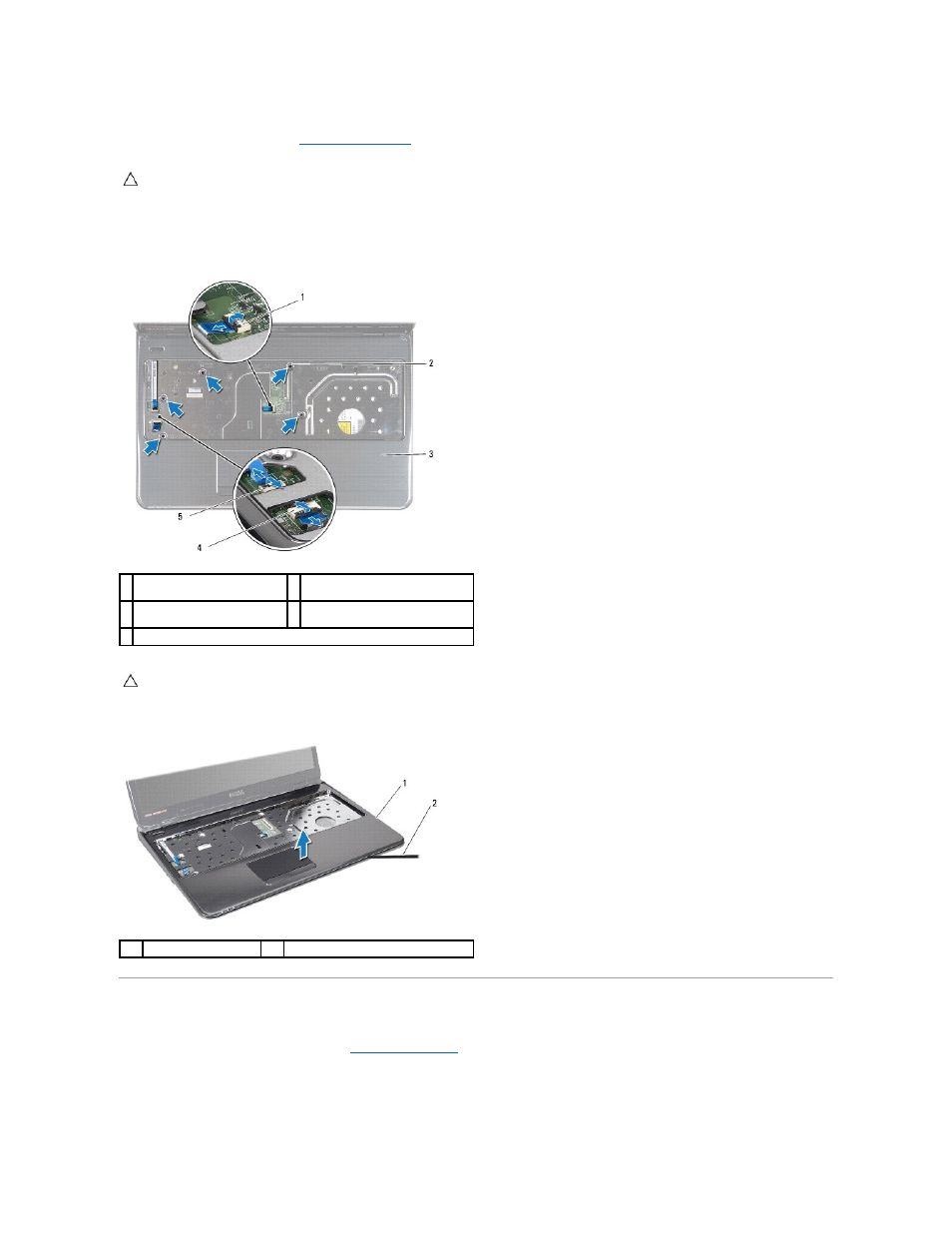

1 разъем кабеля сенсорной
панели
2 винт
3 упор для рук
4 разъем кабеля индикатора
состояния
5 разъем кабеля кнопки питания
ПРЕДУПРЕЖДЕНИЕ
.
Осторожно отсоедините упор для рук от корпуса компьютера
, стараясь не повредить его.
1
упор для рук
2
пластиковая палочка
