20
Русский
ANTENNA-IN
TV-OUT
TO TV
EXT
1
TO VCR/SAT
EXT
2
MAINS
HDMI
OUT
CVBS OUT
S-VIDEO OUT
VIDEO OUT
COAXIAL
DIGITAL OUT
AUDIO OUT
AUDIO
R
L
TV
VHF/UHF
RF IN
VHF/UHF
RF OUT
SCART OUT
SCART IN
B
C
D

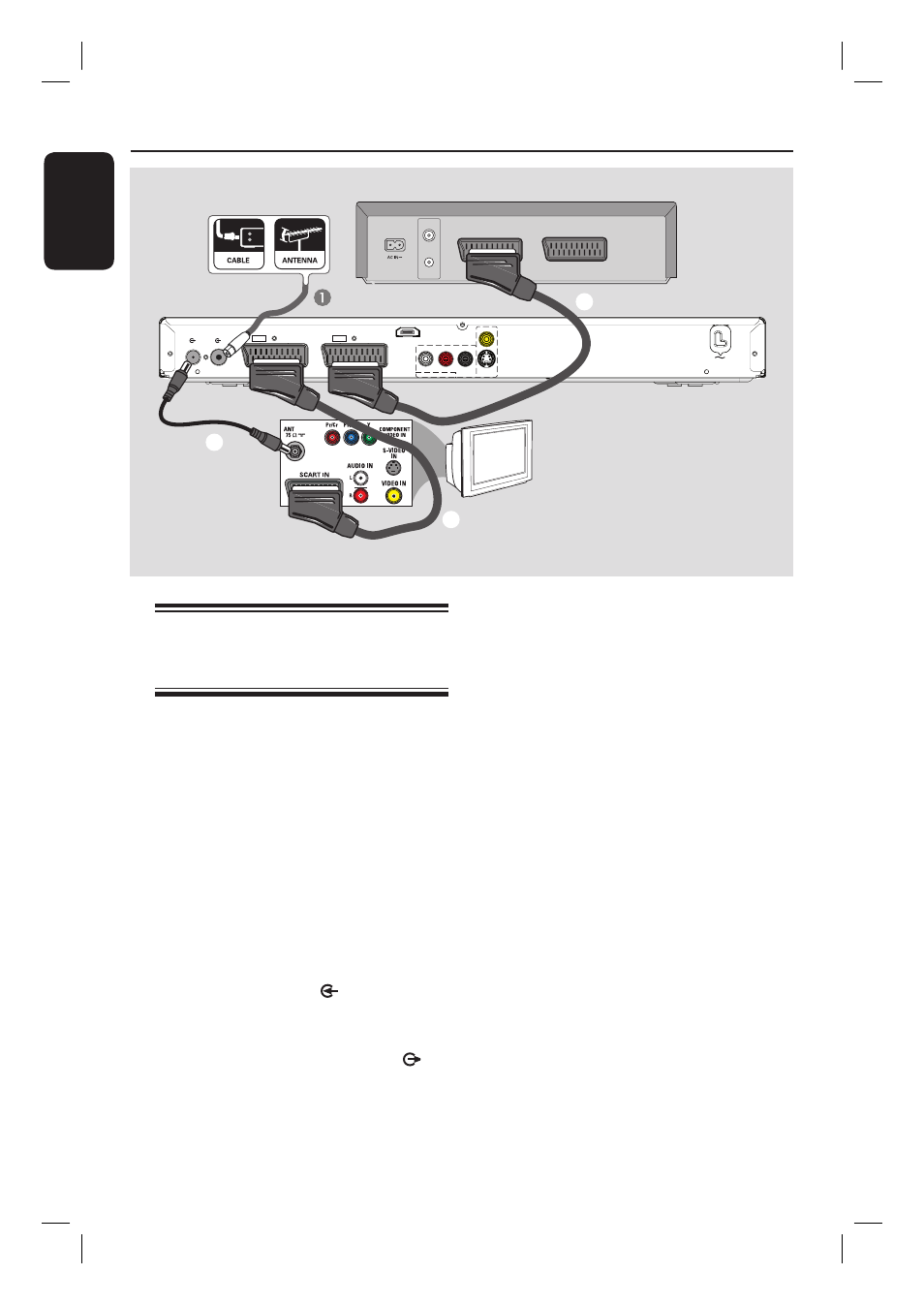

Шаг 2. Дополнительные подключения
(продолжение)
Видеомагнитофон (только как пример)
Подключение к
видеомагнитофону или
аналогичным устройствам
При таком подключении появляется
возможность записывать с видеокассеты на
жесткий диск и использовать
видеомагнитофон для воспроизведения при
выключенном устройстве записи.
Примечание.
Новое устройство записи может заменить
видеомагнитофон для любых целей записи.
Просто отключите все кабели от
видеомагнитофона.
A
Подключите наличный антенный кабель
(может идти от стационарного гнезда
антенны или от кабельной приставки) к
разъему ANTENNA-IN
устройства
записи.
B
С помощью прилагаемого коаксиального
кабеля подключите разъем TV-OUT
устройства записи к антенному входу
телевизора (обычно имеющему обозначение
ANT, ANTENNA IN, RF IN).
C
При помощи кабеля Scart (прилагается)
подключите разъем EXT1 TO TV
устройства записи к соответствующему
входу SCART телевизора.
D
При помощи другого кабеля Scart
подключите разъем EXT2 TO VCR/SAT
устройства записи к выходу
видеомагнитофона Scart (имеющему
обозначение TV OUT или TO TV).
Полезные советы:
– Большинство коммерческих видеокассет и
дисков DVD имеют защиту от копирования и
не могут быть переписаны.
– Подключайте устройство записи к
телевизору напрямую. Если между ними
находится видеомагнитофон или другое
дополнительное устройство, качество
изображения может быть
неудовлетворительным.
