54
|
Кабель LAN USB
Последовательность действий
1 Потяните за язычок, чтобы отсоединить кабель платы USB от его разъема.
2 Потяните за язычок, чтобы отсоединить кабель LAN USB от разъема системной платы.
3 Сделайте заметки относительно схемы разводки кабеля LAN USB и извлеките его из
направляющих желобков в корпусе компьютера.
4 Открепите кабель LAN USB от корпуса компьютера.

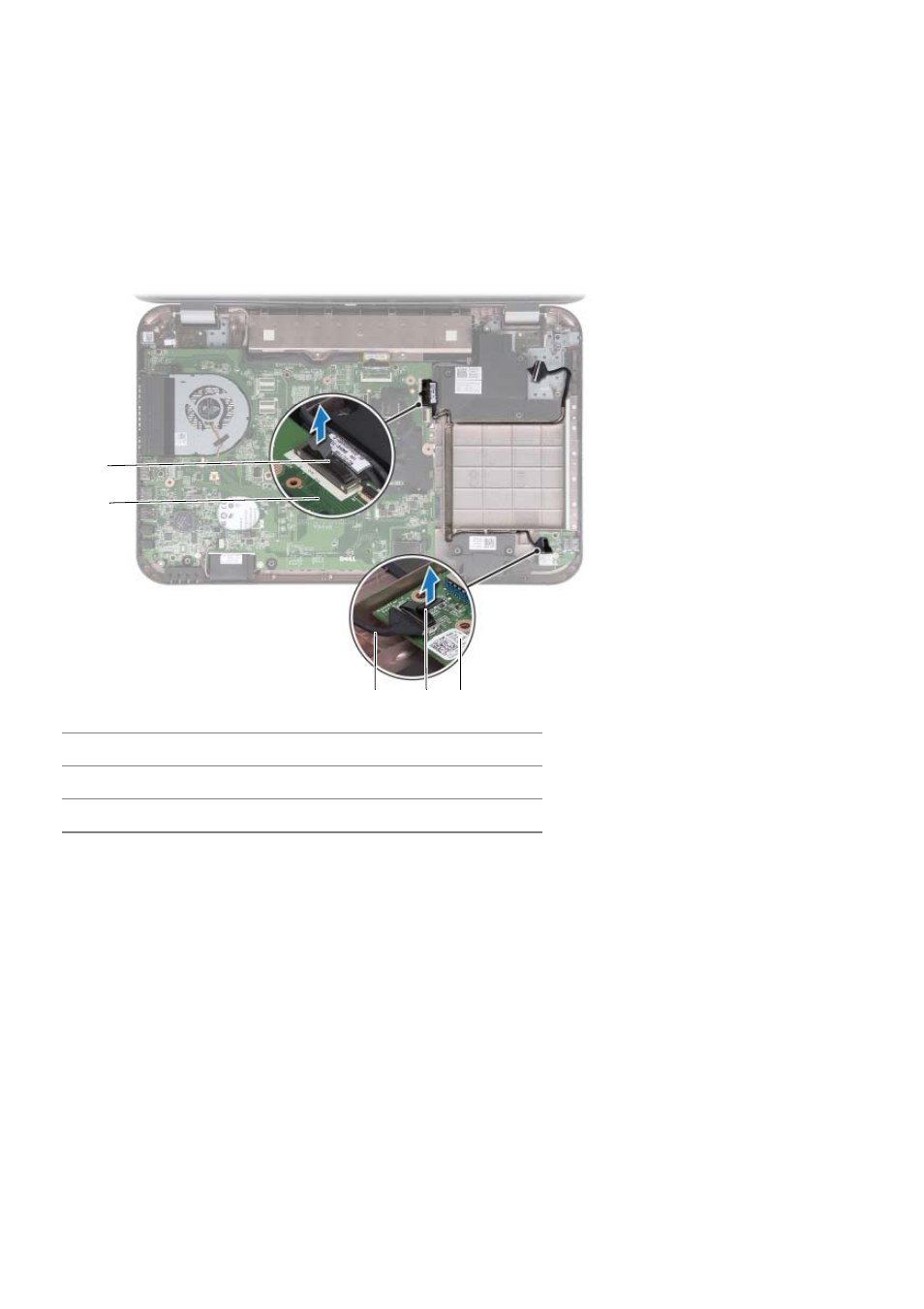

1 кабель LAN USB
2 cистемная плата
3 кабель платы USB
4 язычок
5 плата USB
3
1
2
4 5
