15
Установка
|

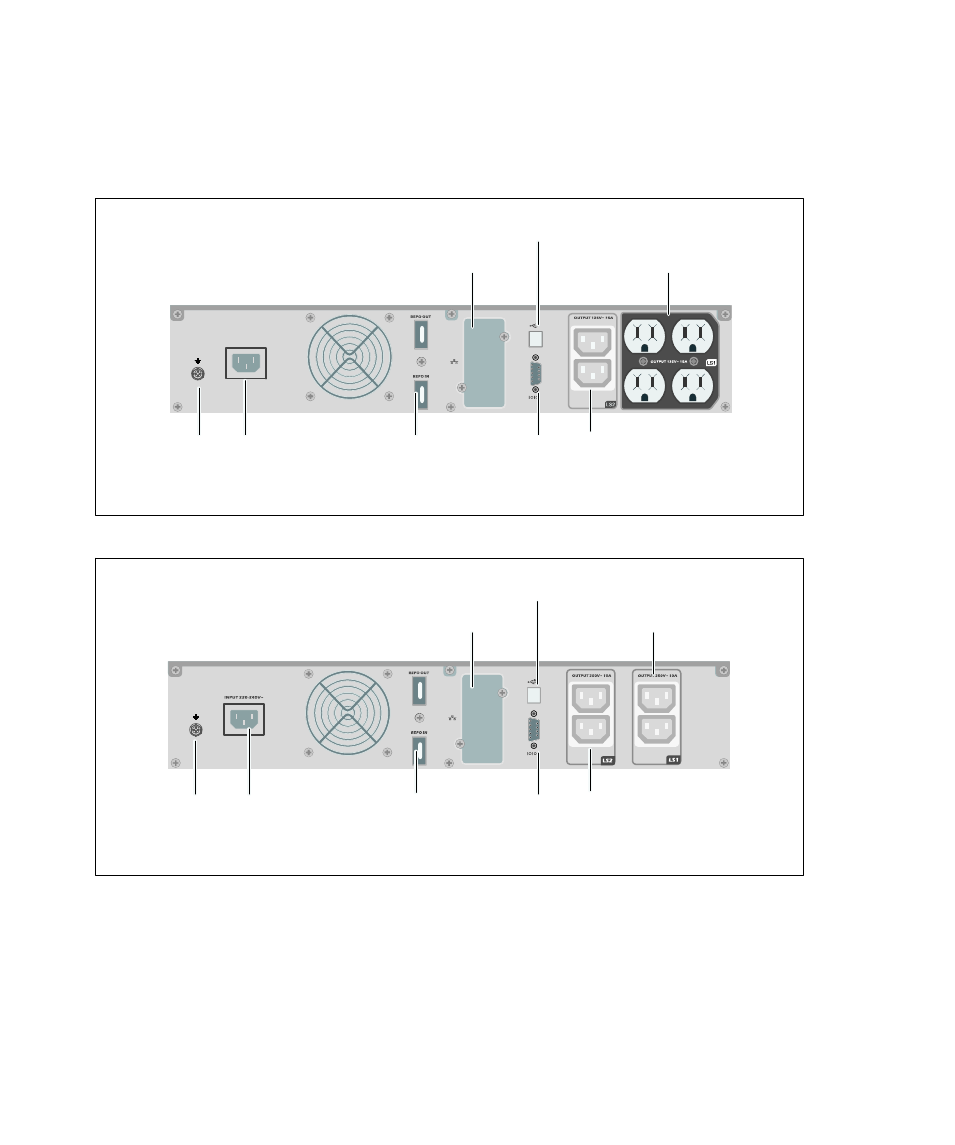

Идентификация задних панелей ИБП
В этом разделе показаны задние панели моделей Линейно-интерактивный блок Dell.
A2A2AeA4 1 A2
N P U T 1 0 0 −1 2 0 V~
Четыре гнезда 5‐15
(сегмент нагрузки 1)
Коммуникационный отсек
блока бесперебойного
питания
Входной разъем
IEC-C14
Порт USB
Два гнезда IEC 320-C13
(Сегмент нагрузки 2)
Порты
REPO
Порт RS-232
Болт
заземления
Рис. 4. Задняя панель 1000 Вт, 100 В/120 В
Коммуникационный отсек
блока бесперебойного
питания
Входной разъем
IEC-C14
Порт USB
Два гнезда IEC 320-C13
(Сегмент нагрузки 2)
Порт RS-232
Болт
заземления
Два гнезда IEC 320-C13
(Сегмент нагрузки 1)
Порты
REPO
Рис. 5. Задняя панель 1000 Вт, 230 В
