Dell P2011H Monitor - Инструкция (Страница 32)

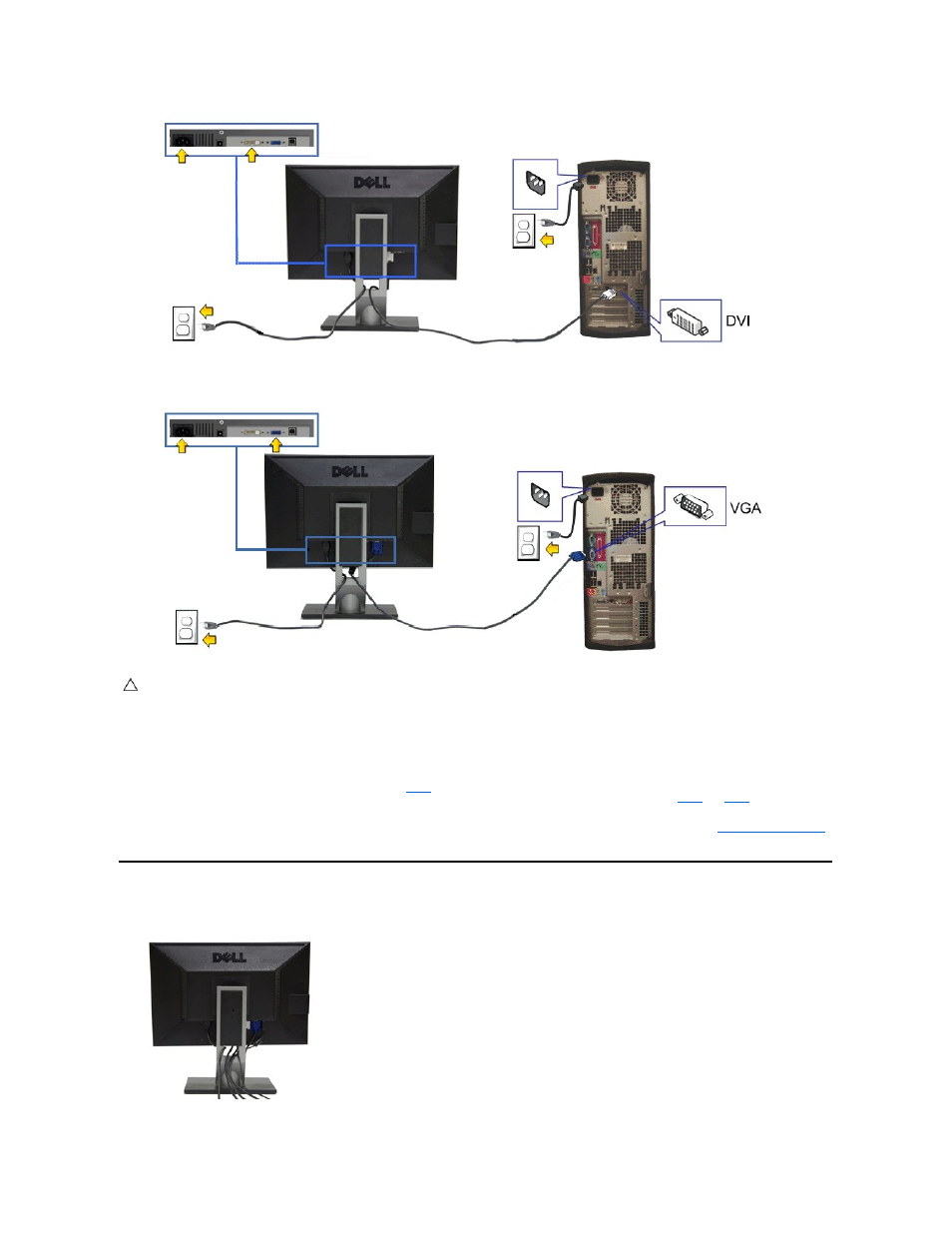

Подключение синего кабеля (VGA)
Подключение кабеля USB
После подключения кабеля (или кабелей) DVI или (и) VGA, выполните нижеприведенные процедуры для подключения кабеля USB и завершения
настройки монитора :
1. Подключите т .н. "восходящий" разъем кабеля USB (прилагается) к "восходящему" порту монитора, затем другой конец кабеля USB – к
соответствующему разъему ПК (подробнее см. на виде снизу ).
2. Подключите периферийные устройства USB к "нисходящим" портам USB на мониторе (сбоку или снизу). (См. вид сбоку или снизу для справки .)
3. Подключите кабели питания ПК и монитора к близлежащим сетевым розеткам .
4. Включите монитор и компьютер .
Если на мониторе появилось изображение , настройка может считаться завершенной. Если изображение отсутствует, см. Устранение неполадок .
5. Используйте имеющийся на стойке монитора держатель для прокладки кабелей .
Укладка кабелей
ВНИМАНИЕ ! Рисунки приведены только для иллюстрации. Внешний вид компьютера может отличаться от показанного.
