Установка и снятие компонентов
101
4 Нажмите два фиксатора на удерживающей дверце платы по направлению друг к другу,
чтобы повернуть дверцу. Так как дверца закреплена, она останется в открытом положении.
5 Если компьютер включает в себя механизм удержания плат, то, чтобы удалить 16-
канальную плату:
a
поверните механизм вверх и аккуратно сожмите с боков, чтобы освободить механизм
от двух фиксаторов, удерживающих его на месте;
b
поместите механизм удержания в безопасное место.
ПРИМЕЧАНИЕ:
Для полноразмерных плат PCI-E при наличии “рояльного” кронштейна
необходимо вращать его вперед, сжимая фиксаторы на стороне кронштейна по
направлению друг к другу.

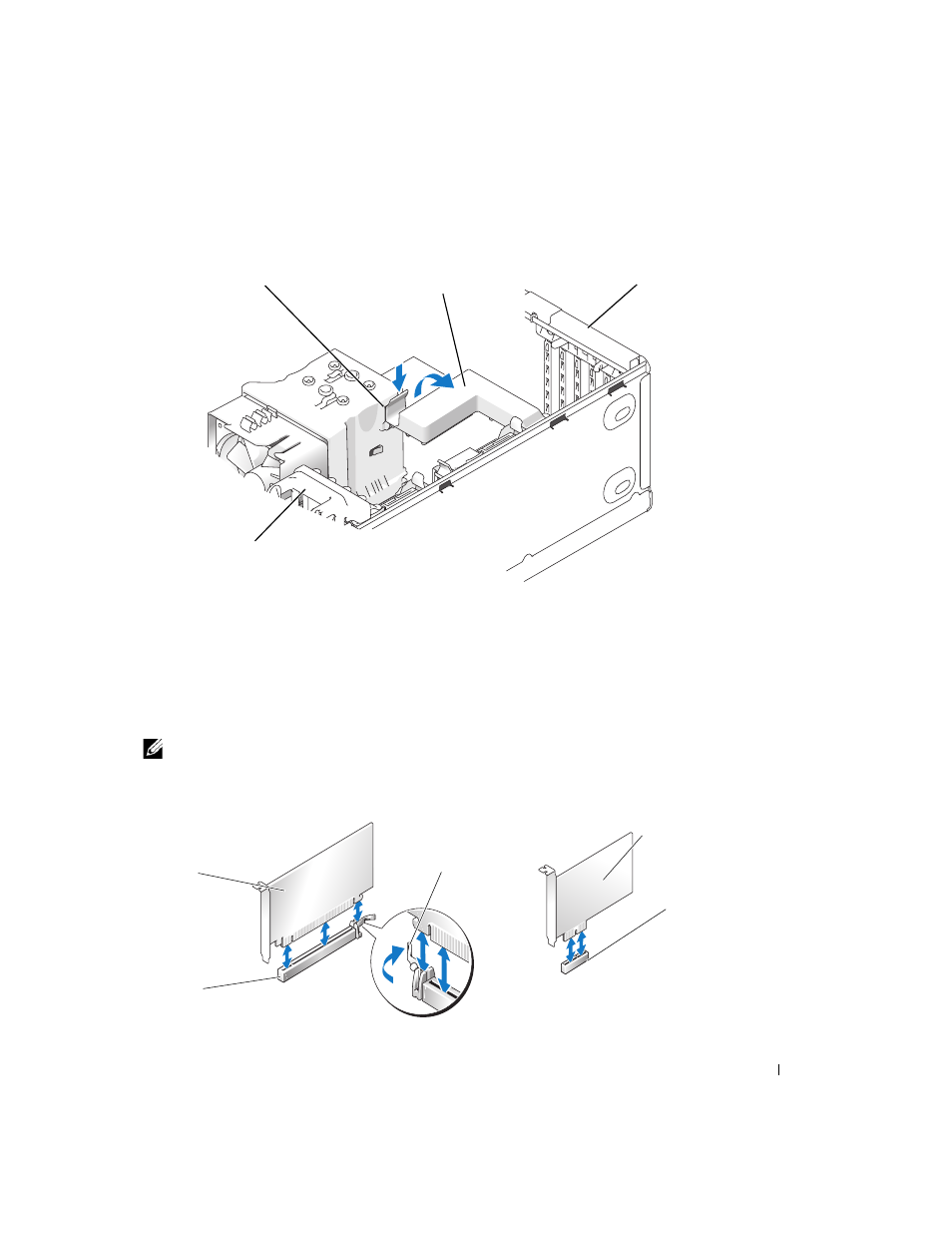

удерживаю
щая дверца
платы
фиксатор
механизм удержания платы
*“рояльный” кронштейн
*может присутствовать не на всех компьютерах
16-канальная
плата PCI
Express
нездо для
16-канальной
платы PCI
Express
1-канальная
плата PCI
Express
Гнездо для
1-канальной
платы PCI
Express
крепление
