| Извлечение
системной
платы
3 Закройте дисплей и переверните компьютер.
4 Отсоедините кабели разъема адаптера питания, динамика, камеры и жесткого диска от
системной платы.
5 Снимите ленты и разомкните защелки разъемов, которыми кабели дисплея и платы USB
крепятся к системной плате.

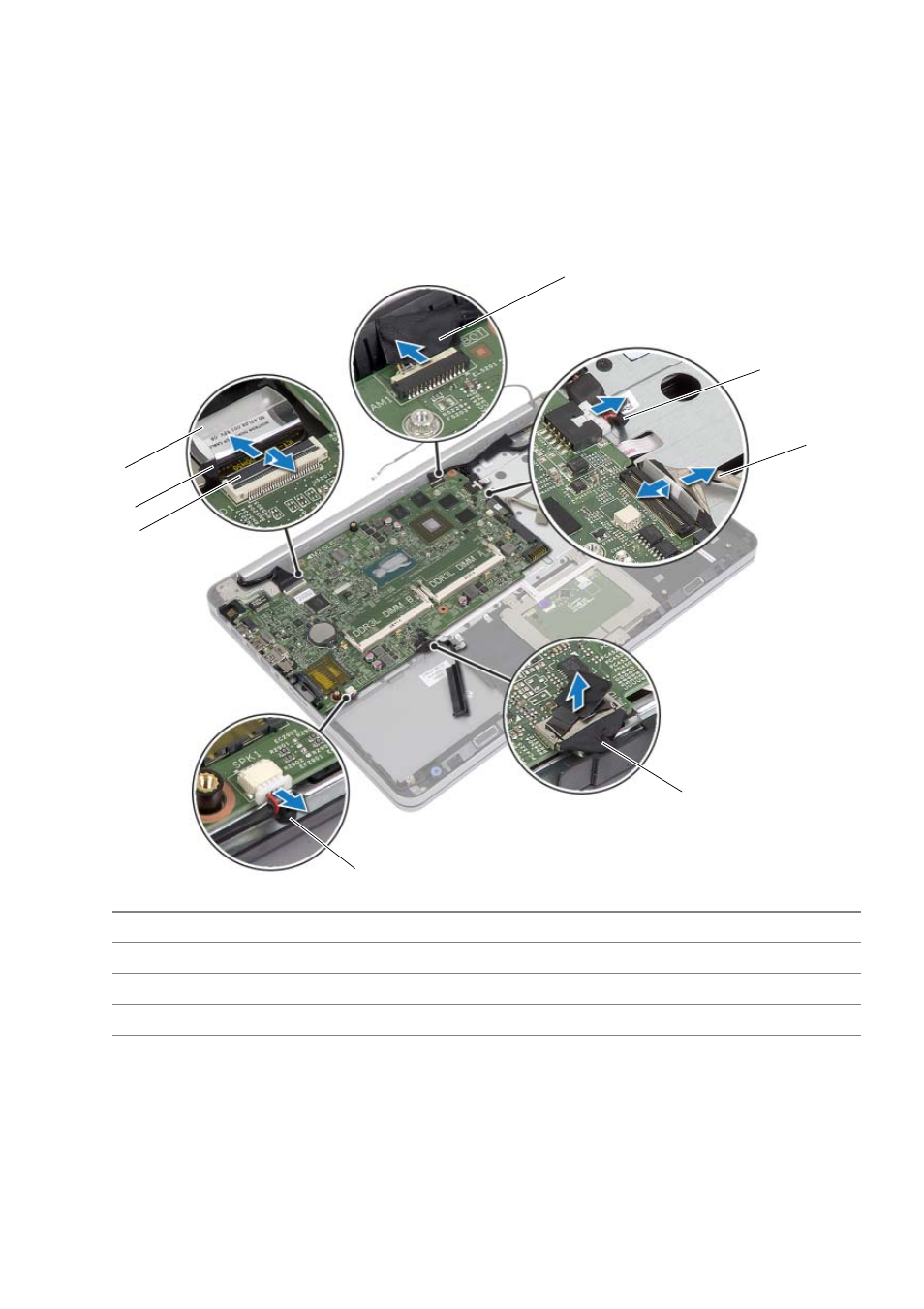

1
кабель камеры
2
кабель порта адаптера питания
3
кабель платы USB
4
кабель жесткого диска
5
кабель динамиков
6
защелка разъема
7
кабель дисплея
8
лента
2
3
7
6
4
5
8
1
