Инструкция по эксплуатации Dell S2440L Monitor
Страница 14
Advertising
3
Видео - синий
4
Общий
5
Самопроверка
6
Общий - красный
7
Общий - зеленый
8
Общий - синий
9
Компьютер 5 В/3,3 В
10
Общий - синхронизация
11
Общий
12
Данные цифрового преобразователя
данных
13
Строчная синхронизация
14
Кадровая синхронизация
15
Тактовая частота цифрового
преобразователя данных

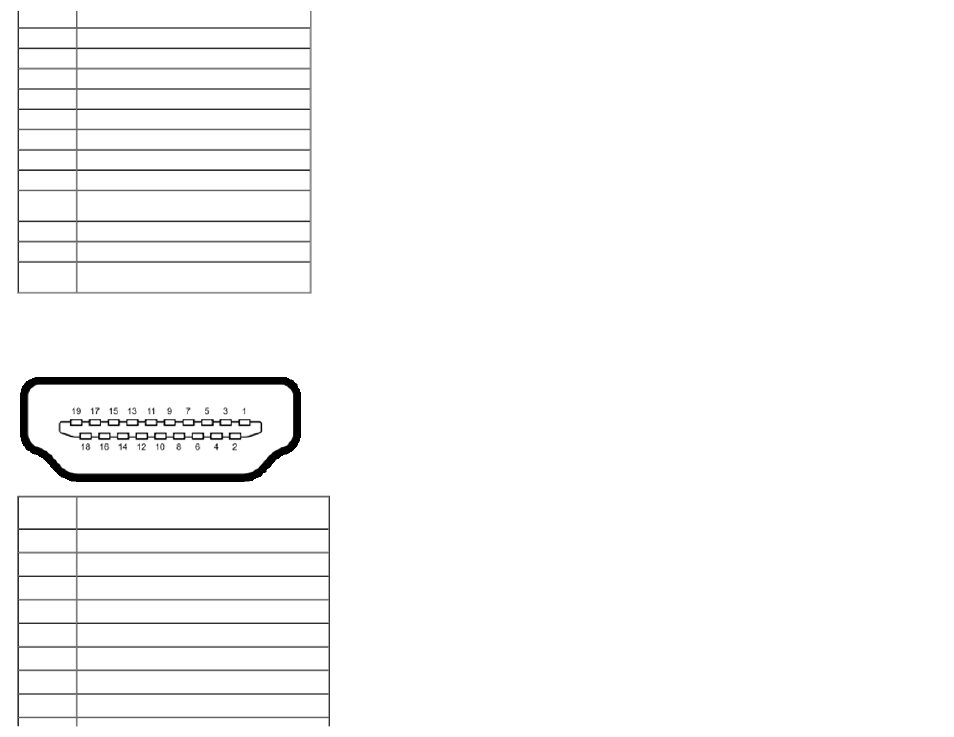

Разъем HDMI
Номер
контакта
19-контактный разъем подключенного
сигнального кабеля
1
TMDS ДАННЫЕ 2+
2
TMDS ДАННЫЕ 2, ЭКРАН
3
TMDS ДАННЫЕ 2-
4
TMDS ДАННЫЕ 1+
5
TMDS ДАННЫЕ 1, ЭКРАН
6
TMDS ДАННЫЕ 1-
7
TMDS ДАННЫЕ 0+
8
TMDS ДАННЫЕ 0, ЭКРАН
