12

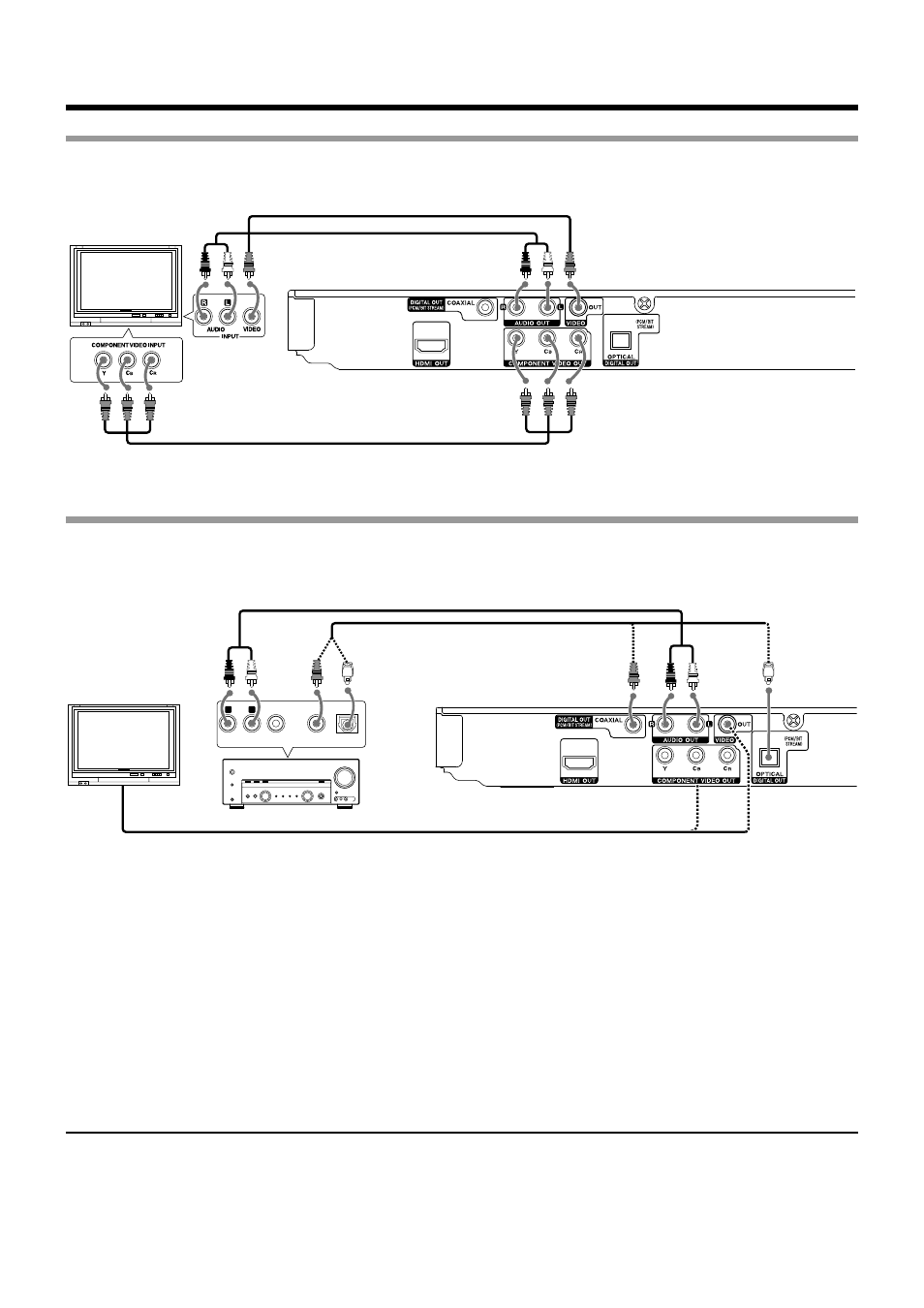

Схема соединений
Подключение к телевизору с компонентным входом
См.раздел «Выбор сигнала на выходе на телевизор (только для Европы)» - см.стр.17.
Телевизор
Видеокабель
Аудиокабель
Пример задней панели (для Европы)
Компонентные кабели (приобретаются дополнительно)
Для воспроизведения звука DTS, пожалуйста, подключайте AV-ресивер или AV-усилитель, который может декодировать сигнал DTS,
поступающий по цифровому подключению.
Подключение к аудиокомпонентам
INPUT
DIGITAL INPUT
AUDIO
VIDEO
R
L
COAXIAL
OPTICAL
Телевизор
AV-ресивер или AV-усилитель
Аудиокабель
Коаксиальный кабель
Пример задней панели
(для Европы)
Видеокабель или компонентные кабели
(приобретаются дополнительно)
Оптический
кабель
2-канальный аналоговый стереофонический усилитель или усилитель,
оснащенный декодером Dolby Pro Logic II/Pro Logic:
Соедините гнезда AUDIO OUT (левого и правого каналов) DVD-проигрывателя с аудиовходами IN (левого и правого каналов) Вашего
усилителя, ресивера или стереосистемы, воспользовавшись аудиокабелями.
2-канальный цифровой стереофонический (РСМ) усилитель
или усилитель, оснащенный многоканальным декодером (Dolby Digital
TM
èëè DTS):
Соедините один из цифровых выходов DIGITAL OUT (COAXIAL) с соответствующим входом Вашего усилителя. Используйте дополни-
тельный цифровой (коаксиальный/оптический) кабель. Если Вы подключите DVD-проигрыватель к усилителю или прочему устройству
с многоканальным декодером, выберите режим «Bitstream» (см.стр.17).
Замечание по использованию режима звучания DTS
При воспроизведении дисков (CD, DVD), закодированных в системе DTS, на стереофонических аналоговых выходах будет присут-
ствовать избыточный шум. Чтобы предотвратить повреждение усилителя, когда стереофонические аналоговые выходы DVD-проиг-
рывателя подключены к усилителю, пользователь проигрывателя должен соблюдать соответствующие меры безопасности.
Для прослушивания в системе DTS Digital Surround
TM
к цифровому выходу (S/P DIF, AES/EBU èëè TosLink) ê DVD-проигрывателю
должен быть подключен внешний 5.1-канальный декодер системы DTS Digital Surround
TM
.
Замечания:
- При подключении внешнего устройства также прочтите инструкцию по эксплуатации этого устройства.
- Если формат звука на цифровом выходе не соответствует характеристикам Вашего ресивера (усилителя), ресивер будет создавать
мощный, искаженный звук или звук будет отсутствовать совсем.
