Dell E1713S Monitor - Инструкция (Страница 8)

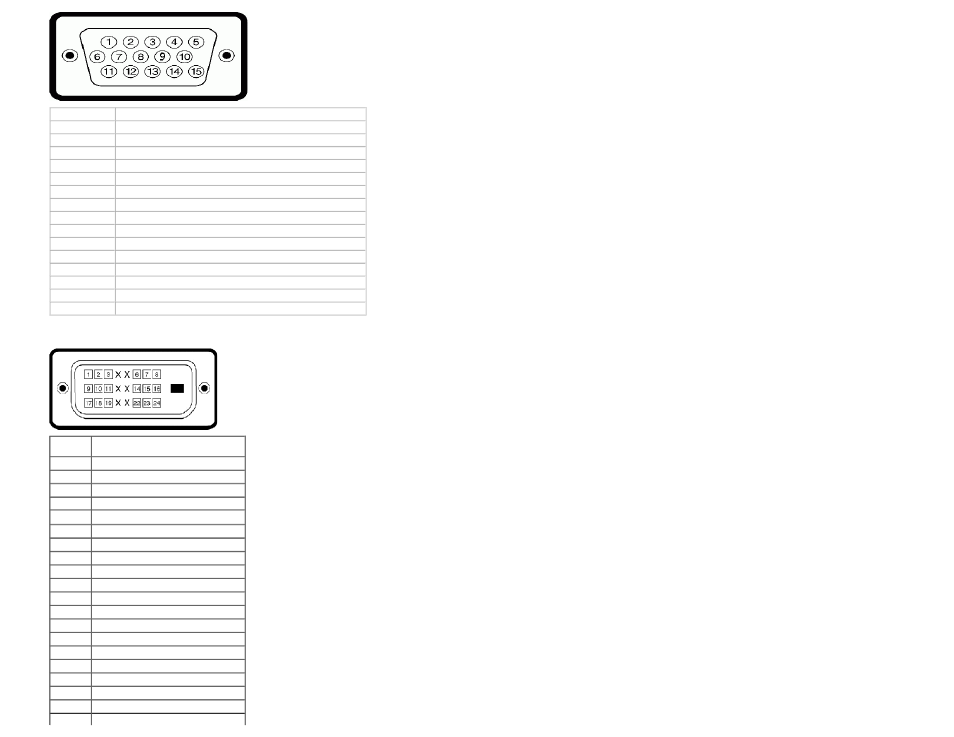

Номер контакта Сторона монитора 15-контактного бокового сигнального кабеля
1 Видео-красный
2 Видео-зеленый
3 Видео-синий
4 GND
5 Самотестирование
6 GND-R
7 GND-G
8 GND-B
9 DDC +5В
10 GND-sync
11 GND
12 Данные DDC
13 H-sync
14 V-sync
15 Синхронизация DDC
Разъем DVI
Номер
контакта
24-контактная сторона
подключенного сигнального кабеля
1 TMDS RX2-
2 TMDS RX2+
3 TMDS Ground
4 Плавающий
5 Плавающий
6 Синхронизация DDC
7 Данные DDC
8 Плавающий
9 TMDS RX1-
10 TMDS RX1+
11 TMDS Ground
12 Плавающий
13 Плавающий
14 Питание +5 В
15 Самотестирование
16 Обнаружение активного соединения
17 TMDS RX0-
18 TMDS RX0+
19 TMDS Ground
20 Плавающий
