Подключение проектора
9
2
Подключение проектора
ВНИМАНИЕ!
Перед выполнением любых приведенных ниже
процедур выполните инструкции по технике безопасности,
приведенные на стр. 7.

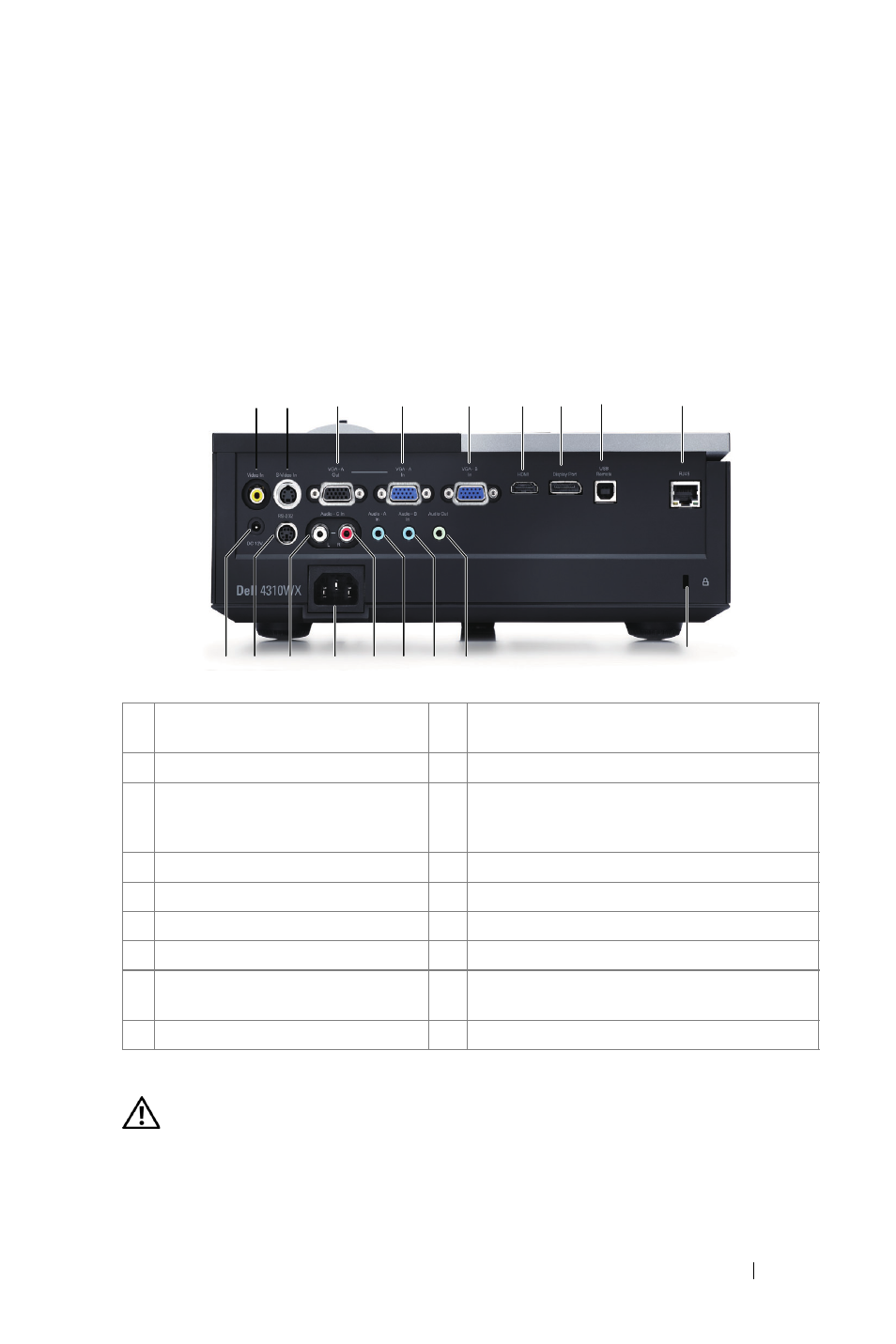

1 Разъем композитного
видеосигнала
10 Разъем защитного тросика
2 Разъем S-Video
11 Разъем аудиовыхода
3 Выход VGA-A
(сквозное подключение
монитора)
12 Разъем аудиовхода B
4 Разъем входа VGA-A (D-Sub) 13 Разъем аудиовхода A
5 Разъем входа VGA-B (D-Sub)
14 Разъем правого канала аудиовхода C
6 Разъем HDMI
15 Разъем кабеля питания
7 Разъем стандарта DisplayPort 16 Разъем левого канала аудиовхода C
8 Разъем USB для
дистанционного управления
17 Разъем RS232
9 Разъем RJ45
18 Разъем выхода постоянного тока +12 В
3
4
5
6
7
8
1 2
9
10
11
12
13
14
16
17
18
15
