Установка дисплея в сборе
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
2.
Установите дисплей в сборе на место и вверните обратно четыре винта
, которыми дисплей в сборе крепится к корпусу компьютера.
3.
Уложите антенные кабели мини
-платы в направляющие желобки.
4.
Подключите антенные кабели мини
-платы к разъемам на мини-плате (см. раздел
Установка мини
-плат(ы)
).
5.
Подключите кабель дисплея и кабель сенсорного экрана к соответствующим разъемам на системной плате
.
6.
Следуйте инструкциям
, описанным в
Шаг
2
-
Шаг
7
в разделе
Установка упора для рук в сборе
.
7.
Вверните обратно два винта
, которыми дисплей в сборе крепится к корпусу компьютера.
8.
Установите аккумулятор обратно
(см.
Замена аккумулятора
).
Лицевая панель дисплея
Снятие лицевой панели дисплея
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
2.
Снимите верхнюю крышку
(см. раздел
Снятие верхней крышки
).
3.
Снимите дисплей в сборе
(см. раздел
).
4.
Кончиками пальцев осторожно приподнимите внутренний край лицевой панели
.

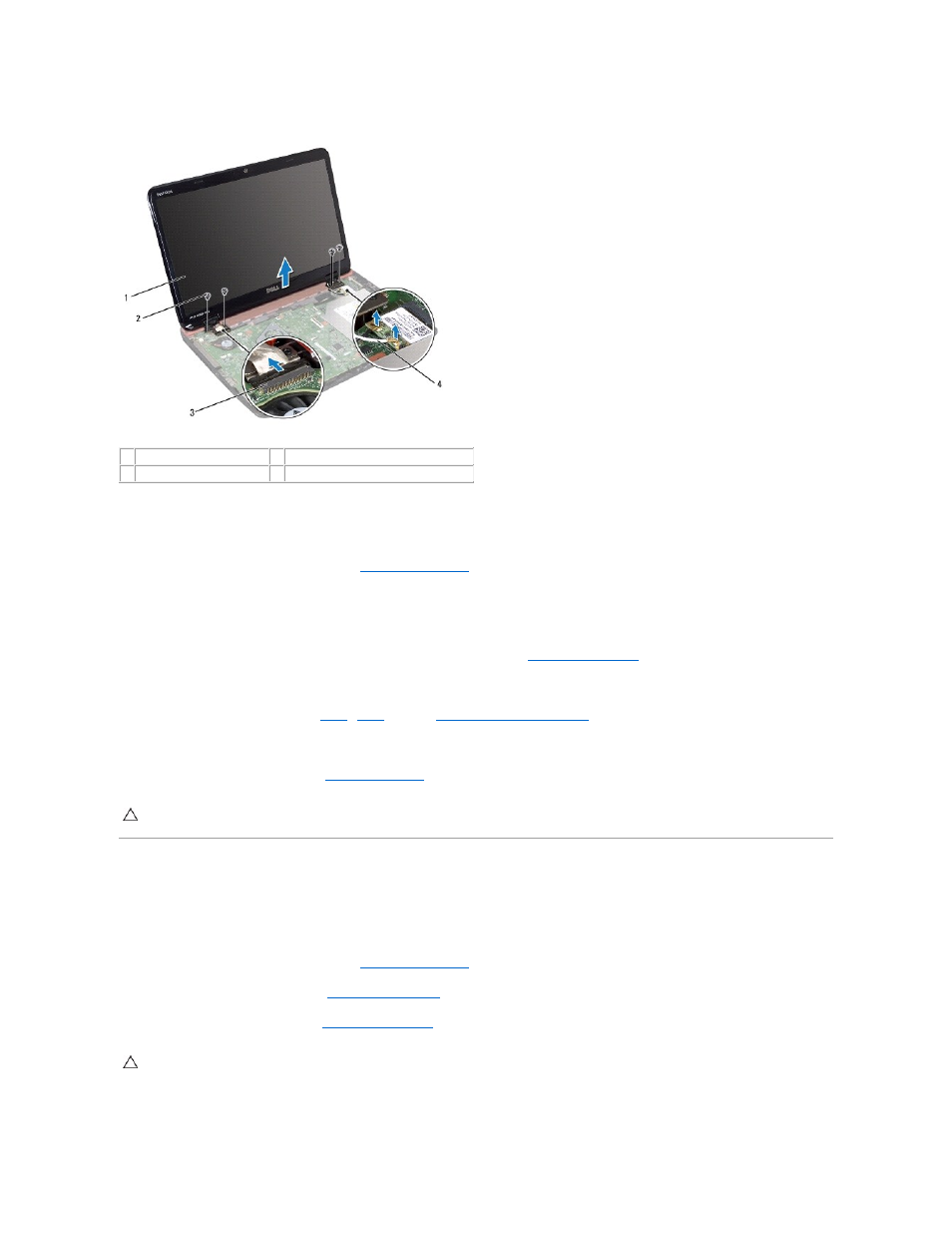

1 дисплей в сборе
2 винты (4)
3 разъем кабеля дисплея
4 антенные кабели мини-платы (2)
ВНИМАНИЕ
.
Перед включением компьютера вверните обратно все винты и убедитесь
, что ни один винт не остался случайно внутри
корпуса
. В противном случае можно повредить компьютер.
ВНИМАНИЕ
.
Лицевая панель дисплея является крайне хрупкой
. Соблюдайте осторожность во избежание повреждения лицевой панели.
