46
| Извлечение системной платы
Последовательность действий

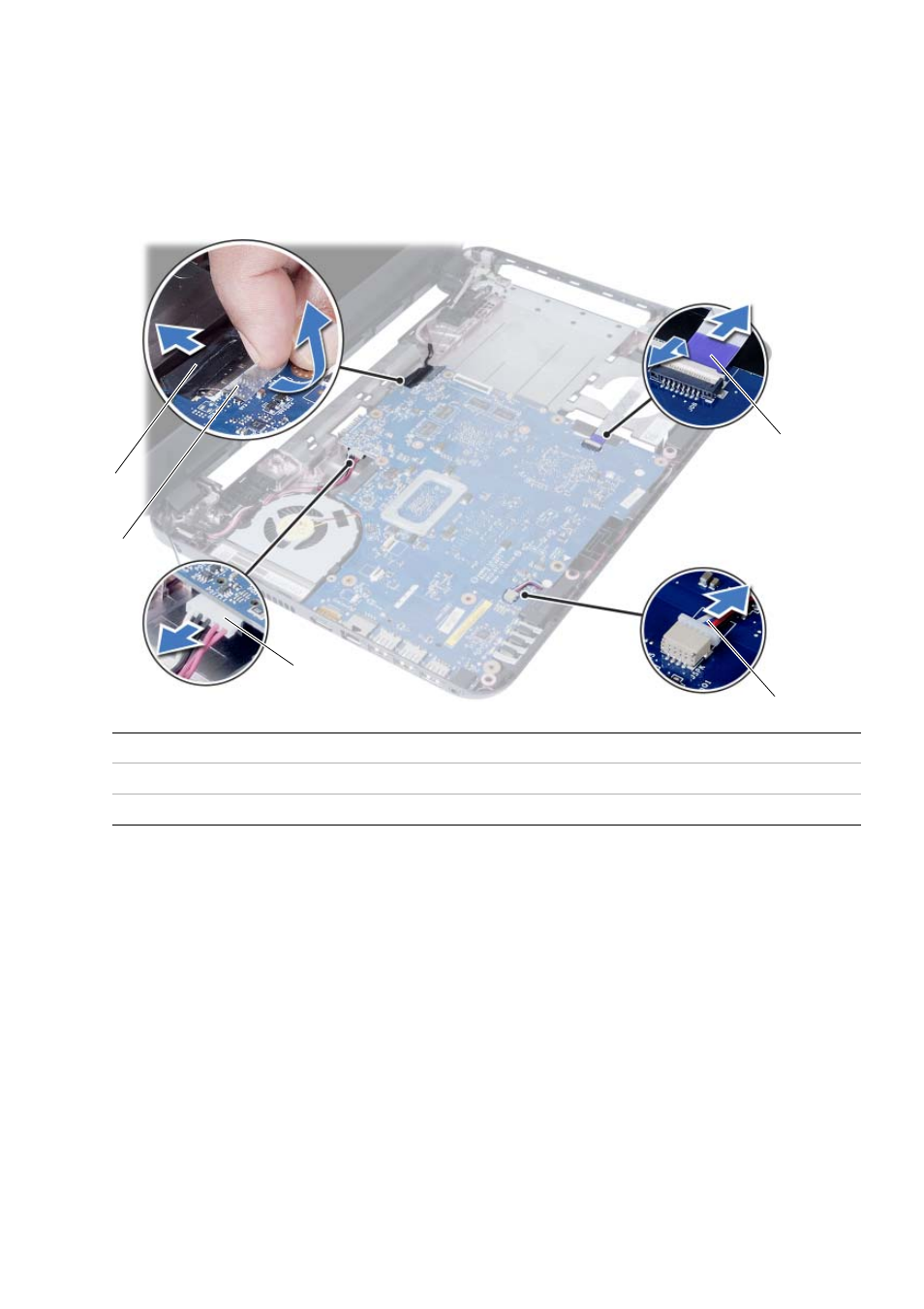

1 Отклейте ленту, которой кабель дисплея крепится к системной плате.
2 Отсоедините кабель дисплея от разъема на системной плате.
3 Отсоедините кабель порта адаптера питания, кабель динамиков и кабель платы
ввода вывода от системной платы.
1
кабель дисплея
2
лента
3
кабель порта адаптера питания
4
кабель динамика
5
кабель платы ввода вывода
1
2
3
4
5
