Inspiron 546s
4.
535s/537s/545s: совместите переднюю и заднюю направляющие выемки на процессоре с передней и задней направляющими выемками на
гнезде
.
5.
Совместите контакты «
1» на процессоре и на разъеме.
6.
Аккуратно вставьте процессор в гнездо и убедитесь
, что он расположен правильно.
7.
Когда процессор будет полностью установлен в гнездо
, закройте крышку процессора, если вы открыли её ранее.
Убедитесь в том
, что выступ на крышке процессора расположен под центральной защелкой крышки на гнезде.
8.
Переведите рычаг крепления гнезда назад к гнезду и зафиксируйте его на месте
, чтобы закрепить процессор.
9.
Удалите термопасту с нижней части радиатора
.
10.
Нанесите новую термопасту на верхнюю поверхность процессора
.
11.
Установите блок вентилятора и радиатора процессора
(см. раздел
Установка блока вентилятора и радиатора процессора
).

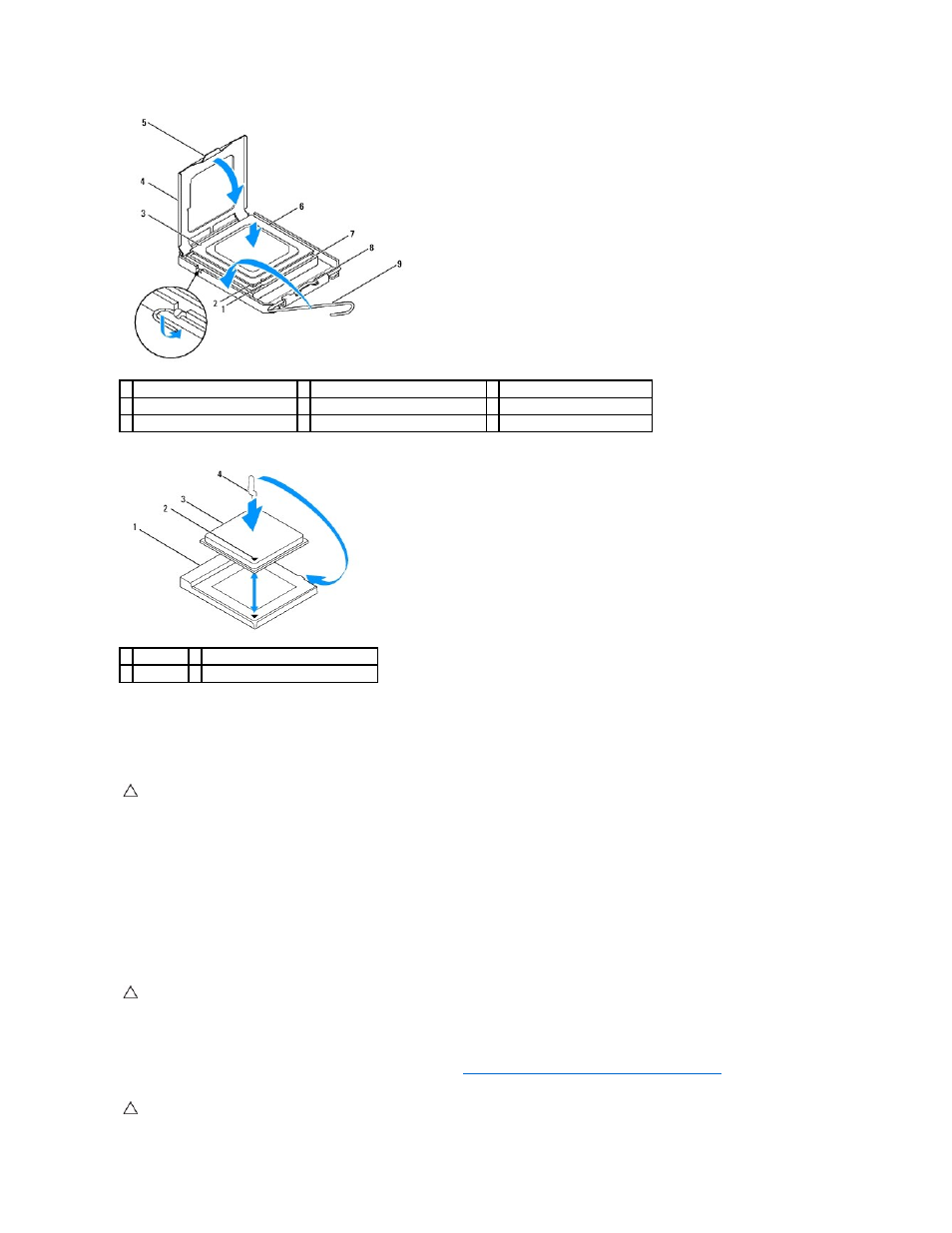

1 передняя направляющая прорезь 2 указатель контакта «1» процессора 3 Задняя направляющая прорезь
4 крышка процессора
5 центральная защелка крышки
6 процессор
7 гнездо
8 выступ
9 рычажок фиксатора
1 гнездо
2 указатель контакта «1» процессора
3 процессор 4 рычажок фиксатора
ОСТОРОЖНО
!
Во избежание повреждения контактов правильно совместите процессор с гнездом и не прикладывайте к процессору
особых усилий во время его установки
.
ОСТОРОЖНО
!
Не забудьте нанести новую термопасту
. Новая термопаста необходима для обеспечения достаточного термоскрепления,
которое является обязательным условием оптимальной работы процессора
.
ОСТОРОЖНО
!
Убедитесь
, что блок вентилятора и радиатора процессора плотно встал на свое место и надежно закреплен.
