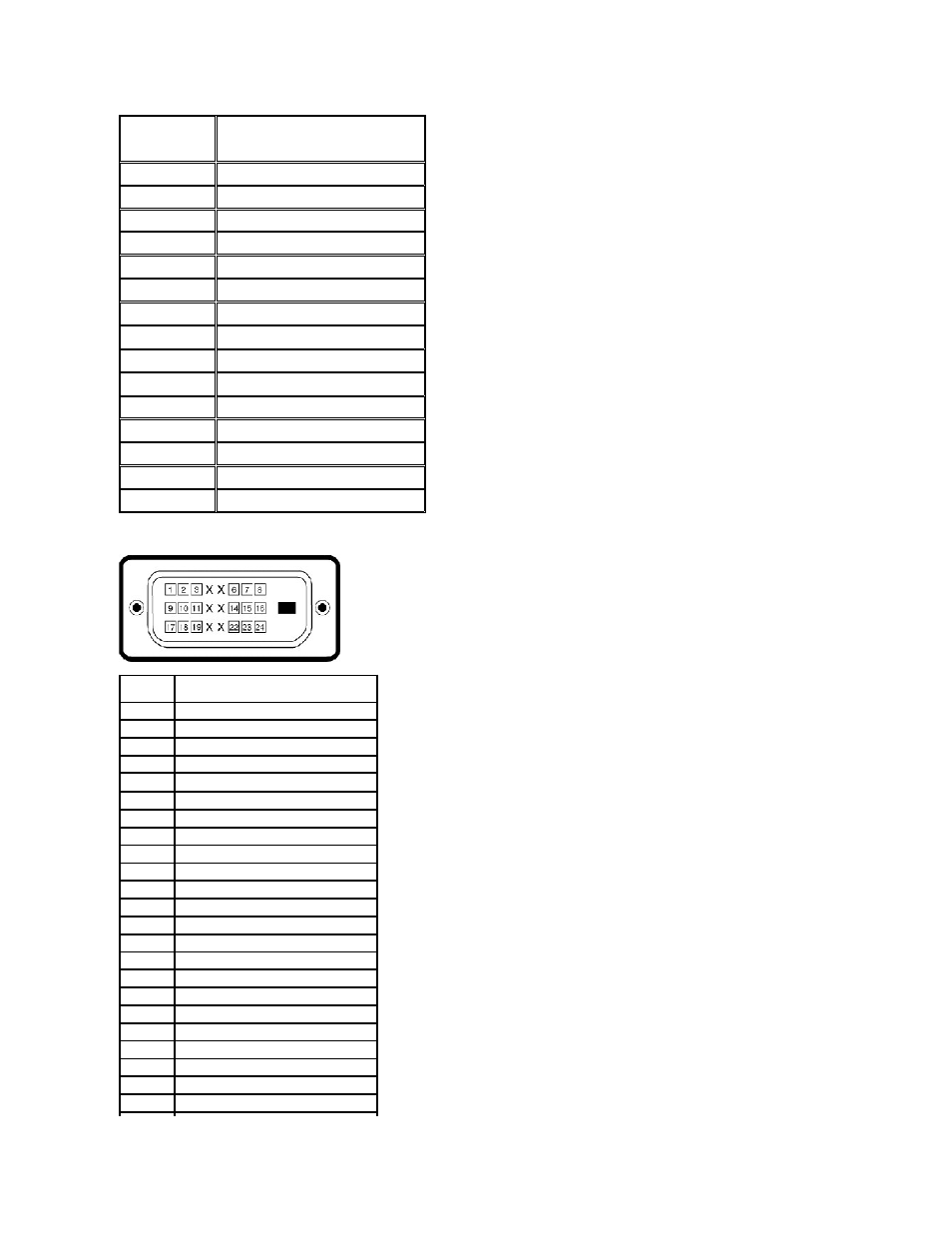

Разъем
DVI
Номер
контакта
15-контактный разъем
подключенного
сигнального кабеля
1
Видео –
красный
2
Видео –
зеленый
3
Видео –
синий
4
ЗЕМЛЯ
5
Самопроверка
6
ЗЕМЛЯ
-К
7
ЗЕМЛЯ
-З
8
ЗЕМЛЯ
-С
9
Компьютер
5 В/3,3 В
10
ЗЕМЛЯ
-синхр.
11
ЗЕМЛЯ
12
Данные
DDC
13
Строчная синхронизация
14
Кадровая синхронизация
15
Тактовый сигнал
DDC
Номер
контакта
24-контактный разъем подключенного
сигнального кабеля
1
TMDS RX2-
2
TMDS RX2+
3
Земля
TMDS
4
Плавающая запятая
5
Плавающая запятая
6
Тактовый сигнал
DDC
7
Данные
DDC
8
Плавающая запятая
9
TMDS RX1-
10
TMDS RX1+
11
Земля
TMDS
12
Плавающая запятая
13
Плавающая запятая
14
ПИТАНИЕ
+5 В
15
Самопроверка
16
Обнаружение
"горячего" подключения
17
TMDS RX0-
18
TMDS RX0+
19
Земля
TMDS
20
Плавающая запятая
21
Плавающая запятая
22
Земля
TMDS
23
Тактовый сигнал
TMDS+
