Панель дисплея – Инструкция по эксплуатации Dell Inspiron 1546
Страница 30
Установка лицевой панели
1. Выполните действия, описанные в разделе
Перед началом работы
.
2. Совместите лицевую панель, наложив ее поверх панели дисплея, и осторожно надавите на нее, чтобы она встала на место со щелчком.
3. Выверните пять винтов и ослабьте невыпадающий винт в панели дисплея.
4. Снимите шесть резиновых заглушек, которые закрывают винты, крепящие лицевую панель дисплея к панели дисплея.
5. Установите на место дисплей в сборе (смотрите раздел
).
Панель дисплея

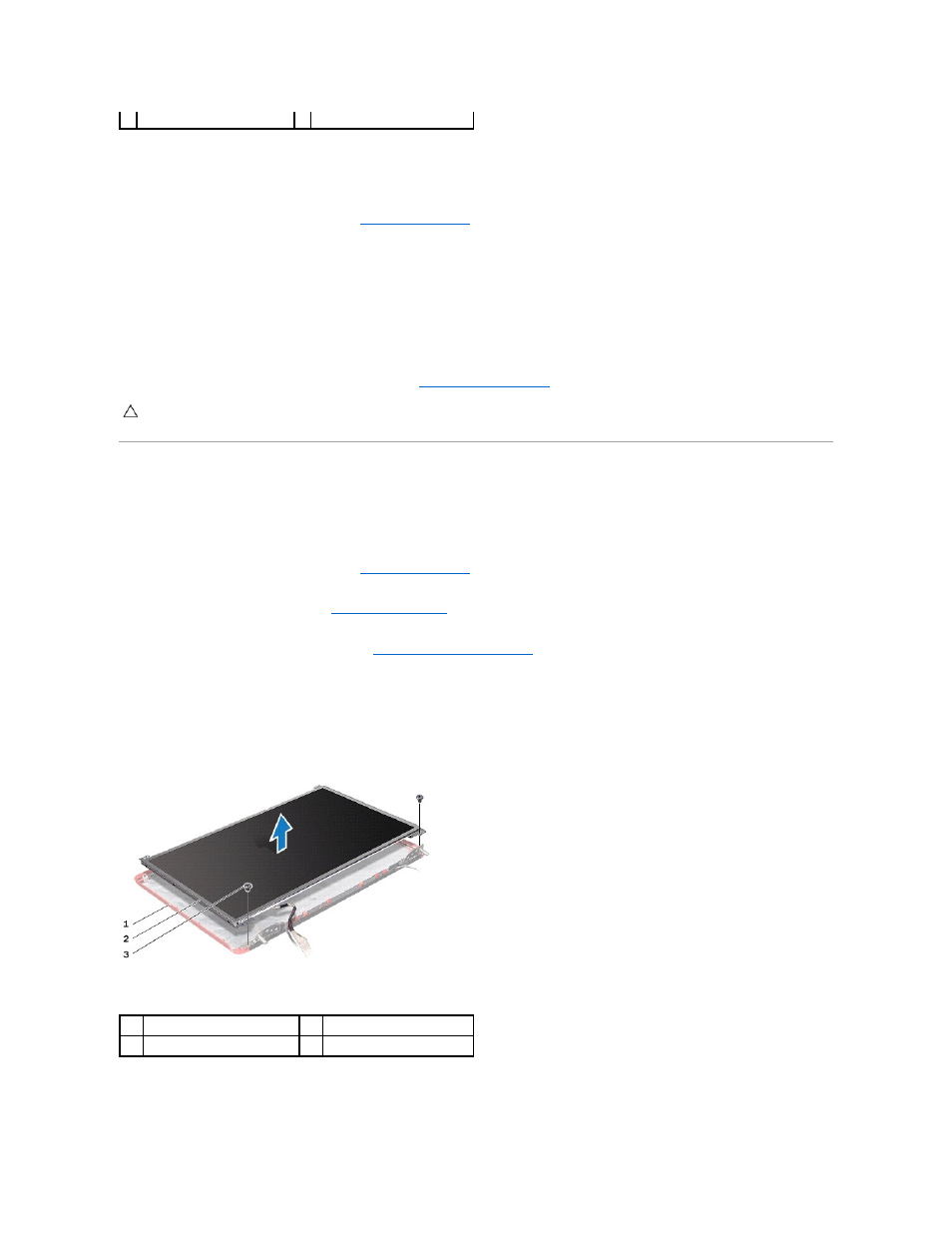

Снятие панели дисплея
1. Выполните действия, описанные в разделе
Перед началом работы
.
2. Снимите дисплей в сборе (см. раздел
).
3. Снимите лицевую панель дисплея (см. раздел
4. Выверните два винта, которыми панель дисплея крепится к крышке дисплея.
5. Снимите панель дисплея.
6. Выверните шесть винтов (по три с каждой стороны), которыми скобы панели дисплея крепятся к панели дисплея.
3 невыпадающий винт
4 лицевая панель дисплея
ПРЕДУПРЕЖДЕНИЕ. Перед включением компьютера вверните обратно все винты и убедитесь, что ни один винт не остался
случайно внутри корпуса
. В противном случае можно повредить компьютер.
1
крышка дисплея
2
панель дисплея
3
винты (2)
