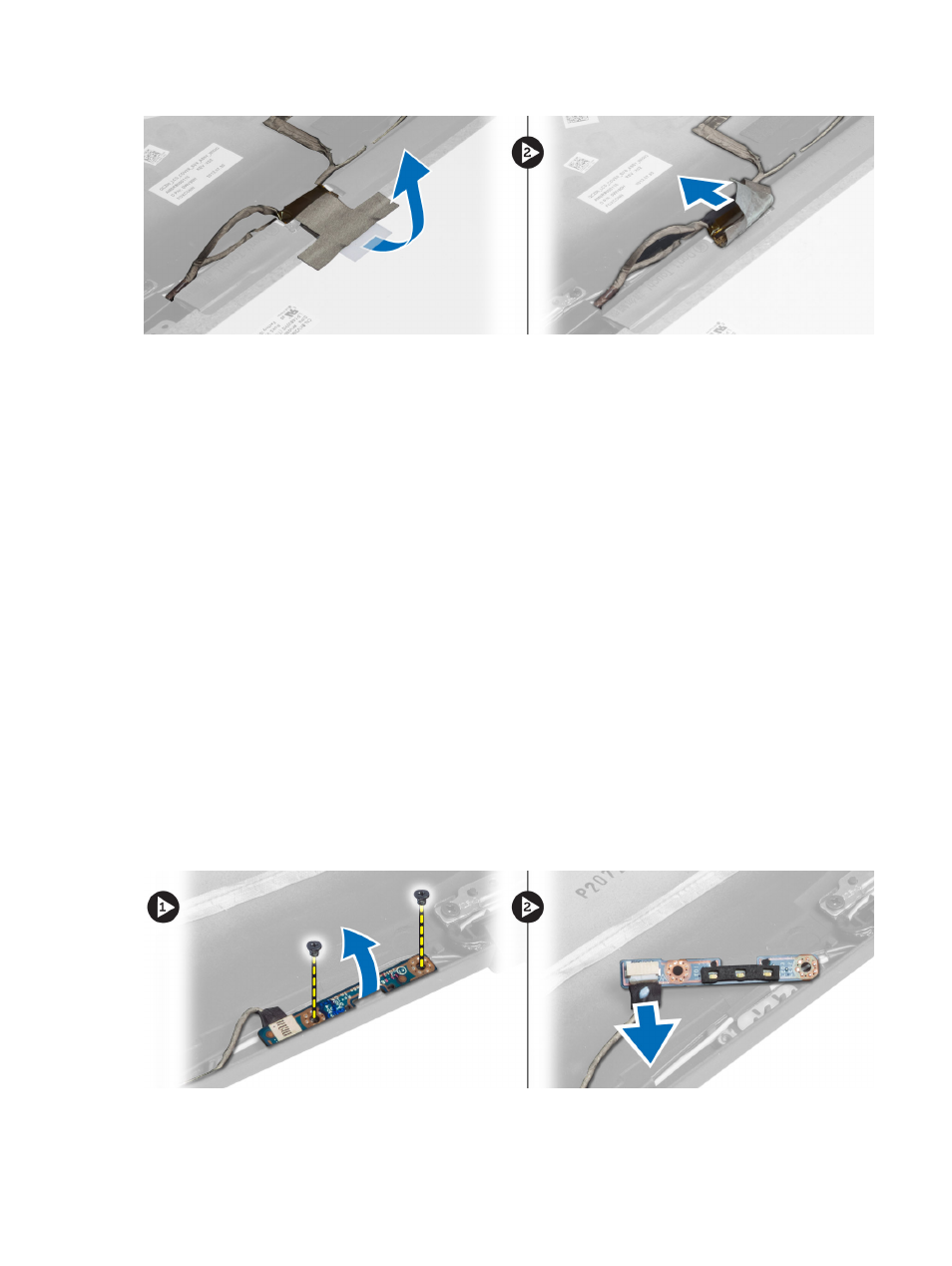

Установка панели дисплея, Извлечение платы светодиодного индикатора питания, Установка – Инструкция по эксплуатации Dell Latitude 6430u
Страница 28: Панели дисплея, Извлечение, Платы светодиодного индикатора питания
5.
Снимите
панель дисплея с дисплея в сборе.
Установка
панели дисплея
1.
Установите
панель дисплея на дисплей в сборе.
2.
Подсоедините
кабель LVDS, прикрепите кабельный разъем LVDS лентой к панели дисплея и переверните
панель
дисплея.
3.
Затяните
винты, которыми панель дисплея крепится к дисплею в сборе.
4.
Установите
:
a) лицевую панель дисплея
b) аккумулятор
5.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Извлечение
платы светодиодного индикатора питания
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) аккумулятор
b) лицевую панель дисплея
c) панель дисплея
3.
Выверните
винты, которыми плата светодиодного индикатора питания крепится к корпусу компьютера, и
переверните
плату светодиодного индикатора питания.
4.
Отсоедините
кабель светодиодного индикатора питания от платы светодиодного индикатора питания.
28
