Страница 30

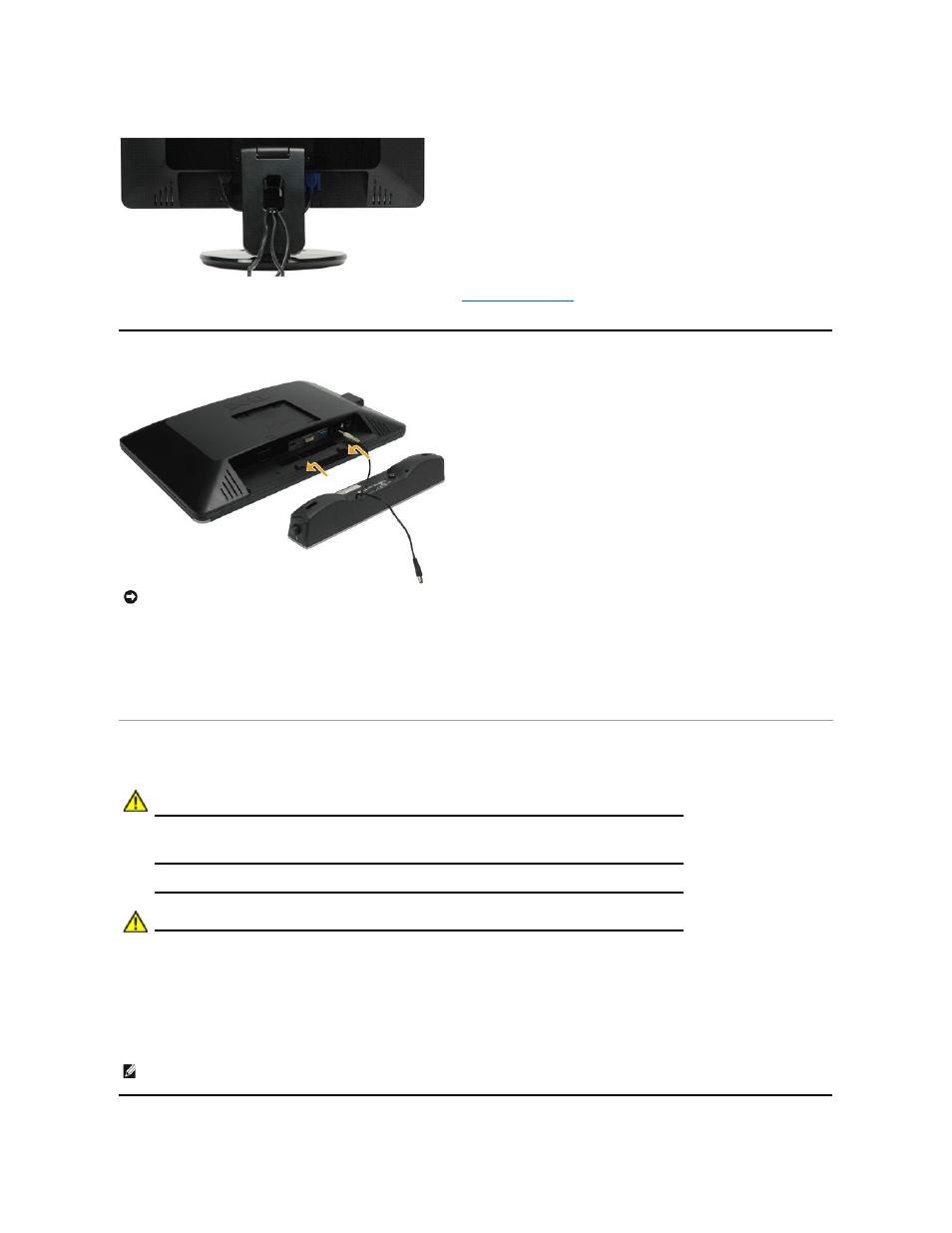

После подключения необходимых кабелей к монитору и компьютеру
(см.
) используйте кабельный слот для установки всех
кабелей
, как показано выше.
Крепление звуковой панели
(опция)
Крепление звуковой панели
:
Настенная установка монитора
(крепежное устройство не предоставляется)
См
. инструкции, поставляемые с монтажным комплектом. Для трансформации LCD-дисплея с настольного в настенный сделайте следующий:
1.
Проверьте
, что питание (сенсорный датчик) откоючено, затем отключите сетевой шнур.
2.
Положите
LCD-дисплей экраном вниз на полотенце или скатерть.
3.
Снимите пластиковые крышки сзади
LCD-дисплея.
4.
Выверните
4 винта, крепящие базу (размеры винта: M4 x 10 мм).
5.
Извлеките резиновые заглушки из отверстий
VESA.
6.
Прикрепите монтажный кронштейн из
VESA-совместимого монтажного комплекта (расстояние 100 мм x 100 мм).
7.
Прикрепите
LCD-дисплей к стене, выполнив соответствующие инструкции из монтажного комплекта.
УВЕДОМЛЕНИЕ
:
Использовать только со звуковой панелью Dell.
1.
С задней части монитора прикрепите звуковую панель
, совместив два ее слота с двумя петлями внизу монитора.
2.
Сместите ее влево
, пока она не встанет на место.
3.
Подключите звуковую панель через разъем питания
DC с адаптера питания панели.
4.
Вставьте мини
-стереовилку сзади звуковой панели в разъем аудиовыхода компьютера.
Перед монтажом монитора на стену
, поворотный рычаг или иное монтажное устройство, нужно снять
подставку
. Вам понадобится отвертка Phillp’s. Прочтите следующие предупреждения по безопасности перед
началом процедуры
.
ВНИМАНИЕ
:
Для снижения риска травмы или повреждения оборудования проверьте устройство настенного
монтажа на адекватность установки и крепления перед установкой монитора
. См. инструкции,
предоставляемые с устройством настенного монтажа и убедитесь
, что оно способно выдержать монитор.
Подготовка двухшарнирного монитора к установке на стену
ВНИМАНИЕ
:
При раскладывании не кладите двухшарнирный монитор экраном вниз
.
Шарнир основания может разжаться и привести к серьезной травме или повреждению
.
ПРИМЕЧАНИЕ
:
Для использования только с монтажным кронштейном для настенной установки из списка UL с минимальным весом/нагрузкой: 2,05
ф
. (4,44 кг).
