Установка скобы крепления упора для рук – Инструкция по эксплуатации Dell Inspiron Mini 10v
Страница 32
9.
Отсоедините кабель кнопки питания
, кабель платы Bluetooth, кабель индикатора состояния питания/аккумулятора и кабель динамика от
соответствующих разъемов системной платы
.
10.
Осторожно приподнимите скобу крепления упора для рук вдоль задней кромки
, возле шарнирных кронштейнов, затем аккуратно приподнимите
скобу крепления упора для рук и извлеките ее из компьютера
.
Установка скобы крепления упора для рук
1.
Установите скобу крепления упора для рук на основание компьютера
, чтобы раздался щелчок.
2.
Вверните четыре винта
, фиксирующие скобу крепления упора для рук.
3.
Подсоедините кабель кнопки питания
, кабель платы Bluetooth, кабель индикатора состояния питания/аккумулятора и кабель динамика в
соответствующие разъемы системной платы
.
4.
Установите на место жесткий диск
(см. раздел
Установка жесткого диска
).

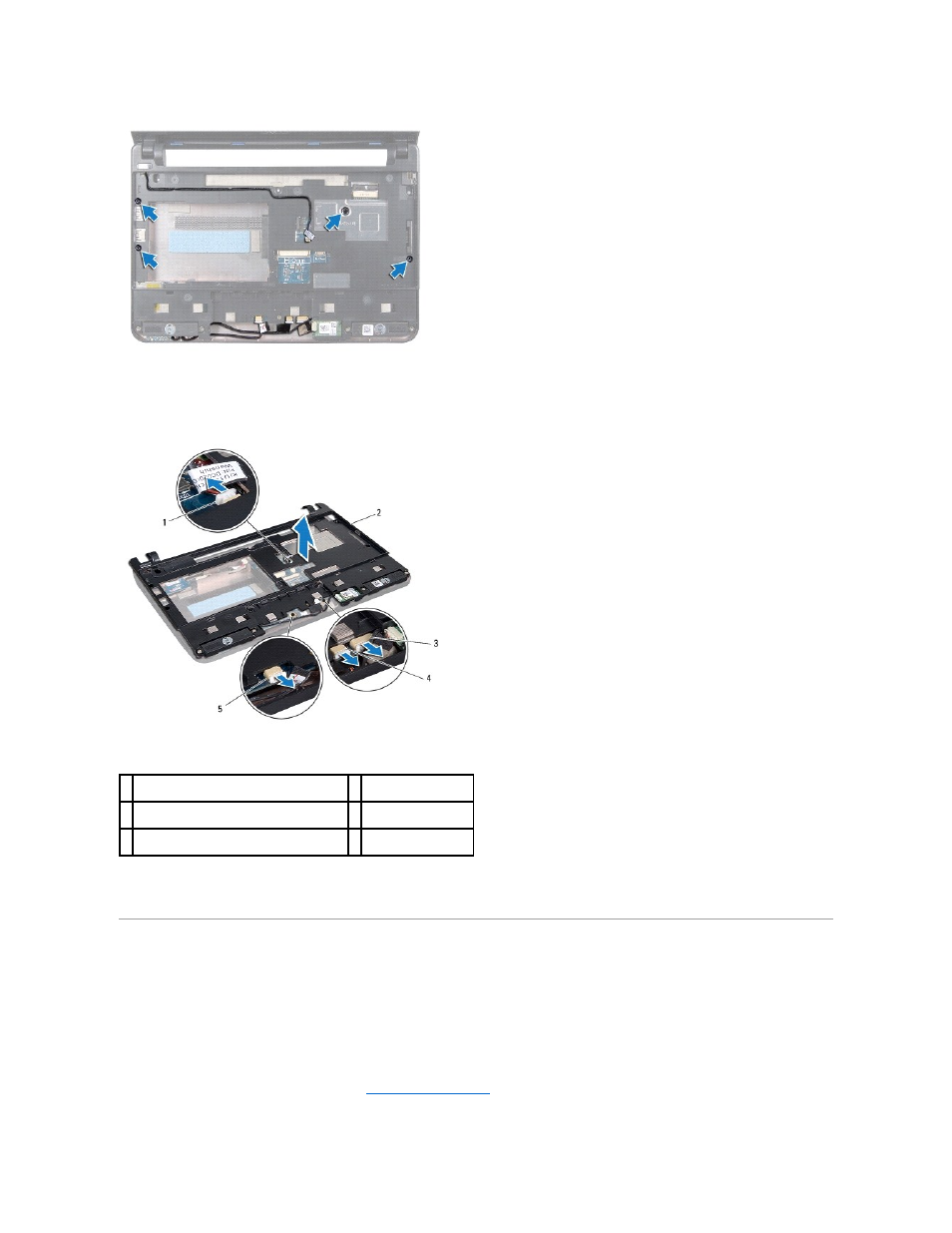

1 разъем кабеля кнопки питания
2 скоба крепления
упора для рук
3 разъем кабеля Bluetooth
4 разъем кабеля
динамика
5 разъем кабеля индикатора состояния
питания
/аккумулятора
