Инструкция по эксплуатации Dell U3011 Monitor
Страница 10

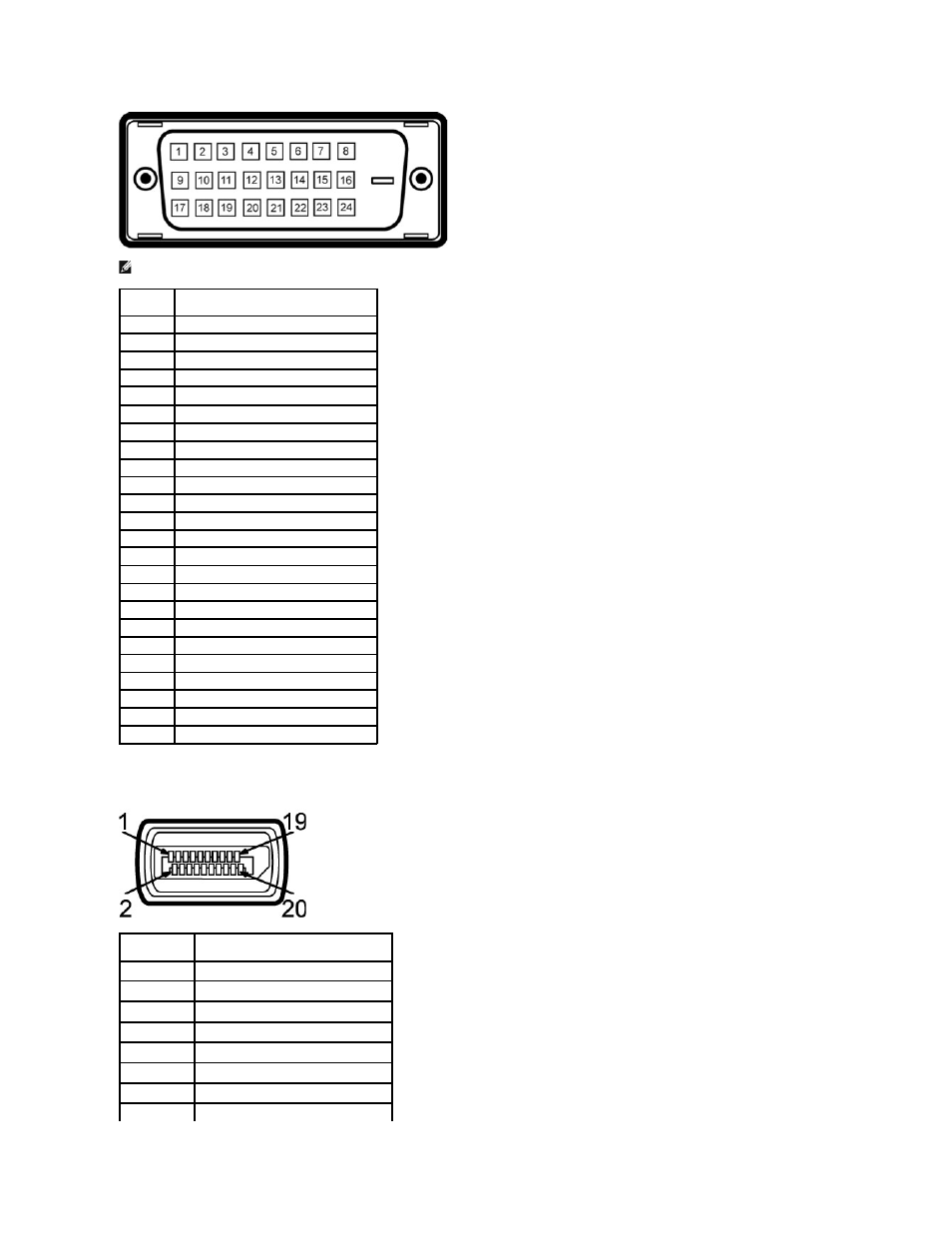

ПРИМЕЧАНИЕ
:
Контакт №1 находится сверху слева.
Разъем
DisplayPort
Номер
контакта
24Сторона-контактного разъема
подключенного
сигнального кабеля
1
T.M.D.S. Данные 2-
2
T.M.D.S. Данные 2+
3
T.M.D.S. Данные 2/4 Экран
4
T.M.D.S. Данные 4-
5
NT.M.D.S. Данные 4+
6
Тактовый сигнал
DDC
7
Данные
DDC
8
Не подключен
9
T.M.D.S. Данные 1-
10
T.M.D.S. Данные 1+
11
T.M.D.S. Данные 1/3 Экран
12
T.M.D.S. Данные 3-
13
T.M.D.S. Данные 3+
14
Питание
+5 В
15
Земля
(для +5 В)
16
Обнаружение
"горячего" подключения
17
T.M.D.S. Данные 0-
18
T.M.D.S. Данные 0+
19
T.M.D.S. Данные 0/5 Экран
20
T.M.D.S. Данные 5-
21
T.M.D.S. Данные 5+
22
T.M.D.S. Тактовый сигнал Экран
23
T.M.D.S. Тактовый сигнал +
24
T.M.D.S. Тактовый сигнал -
Номер
контакта
Сторона сигнального кабеля с
20-ю
контактами
1
ML0(p)
2
ЗЕМЛЯ
3
ML0(n)
4
ML1(p)
5
ЗЕМЛЯ
6
ML1(n)
7
ML2(p)
8
ЗЕМЛЯ
