9.
Снимите клавиатуру
(смотрите раздел
Извлечение клавиатуры
).
10.

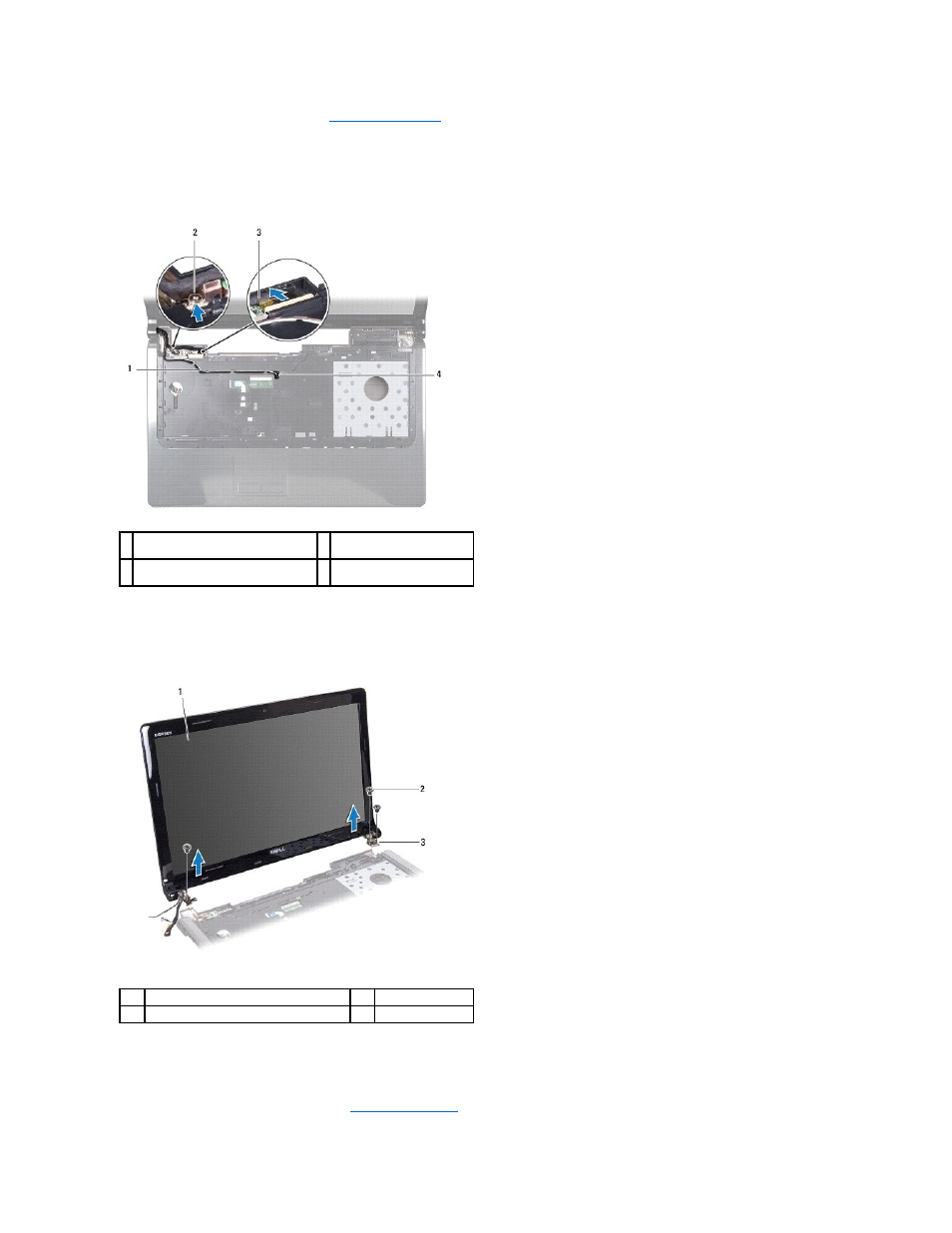

Через отверстие в корпусе компьютера вытяните антенные кабели мини
-платы.
11.
Запомните расположение антенных кабелей мини
-платы и снимите их с направляющих на упоре для рук.
12.
Отсоедините кабель дисплея от разъема на системной плате и выверните заземляющий винт кабеля дисплея
.
13.
Удерживайте дисплей в соответствующем положении и выверните три винта
, которыми блок дисплея крепится к основанию компьютера.
14.
Снимите блок дисплея с направляющих штырей в основании компьютера
.
Установка дисплея в сборе
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
1 направляющие антенного кабеля
мини
-платы
2 заземляющий винт кабеля
дисплея
3 кабель дисплея
4 отверстие в корпусе
компьютера
1
дисплей в сборе
2
винты
(3)
3
шарниры дисплея
(2)
