Жесткий диск
Последовательность действий
1 Извлеките кабель питания и передачи данных оптического дисковода из
направляющих желобков на каркасе жесткого диска.
2 Отсоедините кабель питания и передачи данных от разъема на жестком
диске.
3 Извлеките кабель блока питания из направляющих желобков на каркасе
жесткого диска.
4 Выверните винт, которым каркас жесткого диска крепится к корпусу.
5 Продвиньте каркас жесткого диска к верхней части компьютера и
снимите его с компьютера.

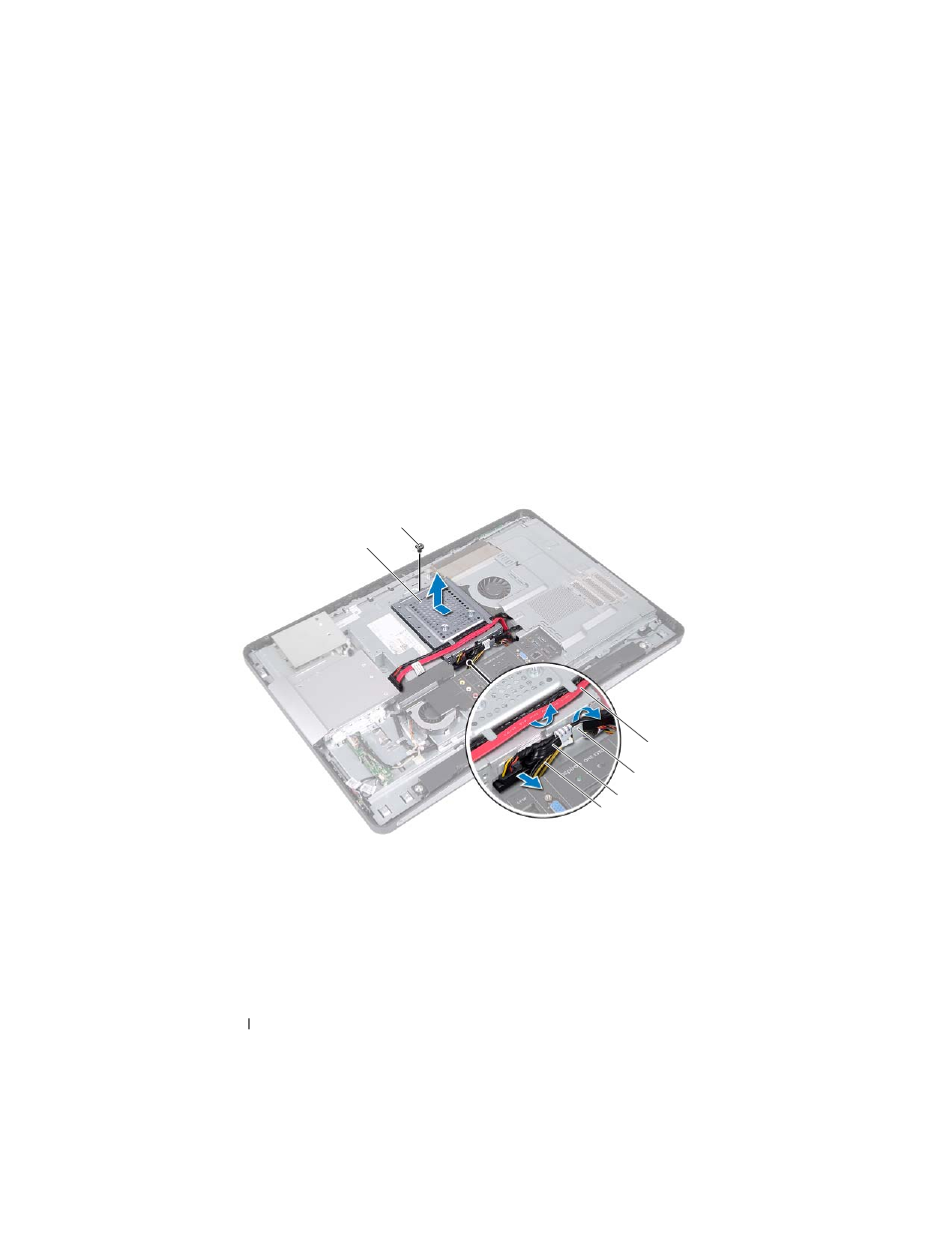

1 кабель блока питания 2 кабель питания и передачи данных
(жесткий диск)
3 направляющие 4 кабель питания и передачи данных
(оптический дисковод)
5 винт 6 каркас жесткого диска
3
5
4
2
1
6
