Подключения
Подключение ТВ
• Выполните одно из следующих подключений, в
зависимости от возможностей вашего оборудования.
• При подключении DVD-ресивера к другому оборудованию,
перед выполнением каких-либо соединений отключите
питание и отсоедините кабели всех устройств от сетевой
розетки.
Советы
• В зависимости от телевизора и другого оборудования,
которое вы хотите подключить, существует несколько
способов подключения системы домашнего кинотеатра.
Используйте один из способов подключения, описанных
ниже.
• Для правильного выполнения подключения обратитесь к
руководствам по эксплуатации телевизора,
видеомагнитофона, стереосистемы или других устройств.
Примечания
• Убедитесь, что DVD/CD-ресивер подключен напрямую к
телевизору, а не через видеомагнитофон. В противном
случае возможно искажение изображения, защищенного от
копирования.
Подключение SCART
Соедините разъем SCART OUT (TO TV) [только видеовыход]
на DVD-ресивере с соответствующими разъемами на
телевизоре при помощи кабеля скарт (T).
Соедините разъемы SPEAKER с акустической системой, как
показано на странице 12.
Примечание
В случае использования кабеля SCART желтый кабель
VIDEO OUT не используется.
Подключение аудиоустройств
С помощью прилагаемого аудиокабеля (А) разъем AUDIO OUT
ресивера соедините с разъемом AUDIO IN телевизора.
Соедините разъемы SPEAKER с акустической системой, как
показано на странице 12.
Подключение по низкочастотному видеосигналу
С помощью прилагаемого видеокабеля (V) разъем VIDEO
OUT ресивера соедините с разъемом VIDEO IN телевизора.
Соедините разъемы SPEAKER с акустической системой,
как показано на странице 12.
Подключение к S-Video
Соедините разъем S-VIDEO OUT на DVD-ресивере с
входным разъемом S-VIDEO IN на телевизоре при помощи
кабеля S-Video (S).
Соедините разъемы SPEAKER с акустической системой,
как показано на странице 12.
Подключение Component Video
Соедините разъемы COMPONENT VIDEO OUT на DVD-
ресивере с соответствующими разъемами на телевизоре
при помощи кабелей Y Pb Pr (C).
Соедините разъемы SPEAKER с акустической системой,
как показано на странице 12.
Подключение Progressive Scan (Прогрессивная
развертка)
• Если ваш телевизор является телевизором высокой
четкости или телевизором «digital ready», вы можете
воспользоваться преимуществом прогрессивной развертки
DVD-ресивера для возможного повышения качества
видеоизображения.
• Если ваш телевизор не поддерживает формат
прогрессивной развертки, то при подключении
прогрессивной развертки на DVD-ресивере изображение
будет выглядеть перемешанным.
Подключите разъемы COMPONENT VIDEO OUT на DVD-
ресивере к соответствующим входным разъемам на
телевизоре при помощи кабелей Y Pb Pr (C).
Примечание
В меню Setup (Настройка) выберите пункт «P-SCAN» для
получения видеосигнала с прогрессивной разверткой (см. стр.
15).

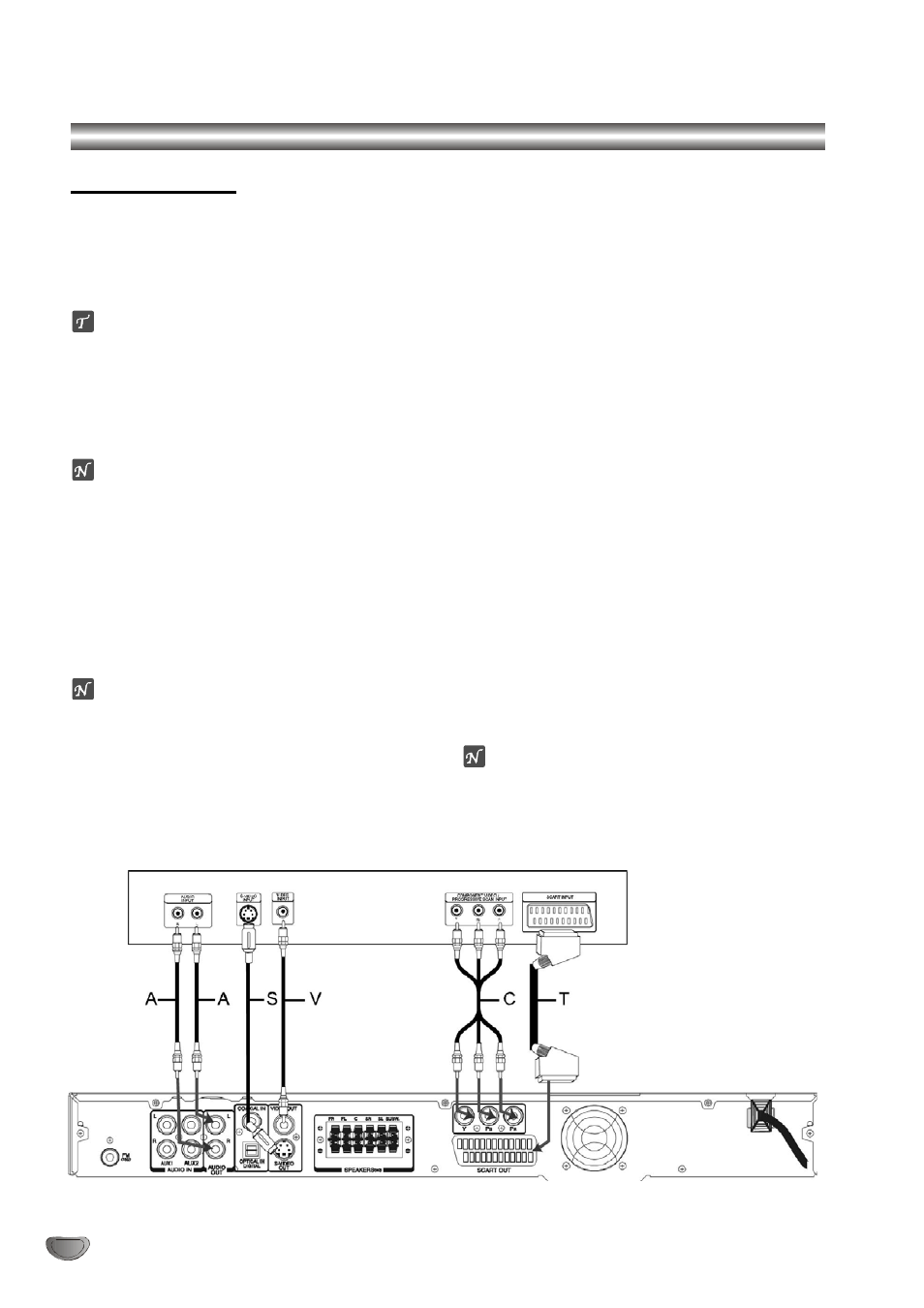

Телевизор
Задняя панель DVD-ресивера
10
