Инструкция по эксплуатации Dell Inspiron 580
Страница 40
Назад на страницу содержания

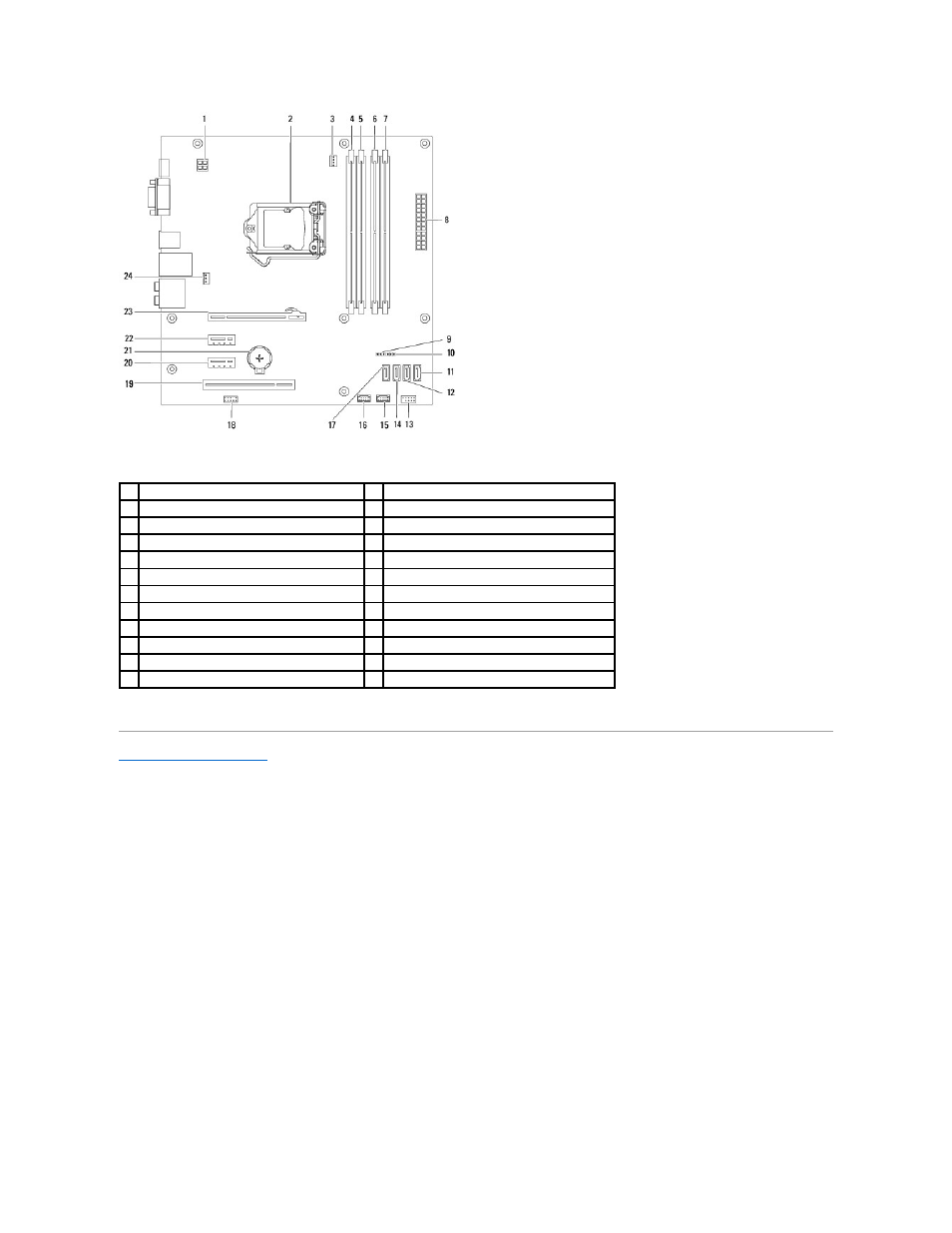

1
разъем питания
12 В (PWR2)
2
разъем процессора
3
разъем вентилятора процессора
(CPU_FAN1)
4
разъем модуля памяти
(DIMM3)
5
разъем модуля памяти
(DIMM1)
6
разъем модуля памяти
(DIMM4)
7
разъем модуля памяти
(DIMM2)
8
главный разъем питания
(PWR1)
9
перемычка сброса КМОП
-схемы (CLR_CMOS1)
10 перемычка сброса пароля (PSWD1)
11 разъем SATA (SATA1)
12 разъем SATA (SATA2)
13 разъем передней панели (FP1)
14 разъем SATA (SATA3)
15 разъем USB устройства FlexBay USB (F_USB1)
16 разъем USB передней панели (F_USB2)
17 разъем SATA (SATA4)
18 аудиоразъем на передней панели (F_AUDIO1)
19 слот для платы PCI (PCI1)
20 слот для платы PCI-Express x1 (PCI-EX1_1)
21 гнездо батарейки (BAT1)
22 слот для платы PCI-Express x1 (PCI-EX1_2)
23 слот для платы PCI-Express x16 (PCI-EX16_1)
24 разъем вентилятора корпуса (SYS_FAN1)
