Установка платы ввода-вывода, Извлечение разъема питания, Установка – Инструкция по эксплуатации Dell Latitude 3330
Страница 26: Платы ввода-вывода, Извлечение, Разъема питания, Установка платы ввода - вывода

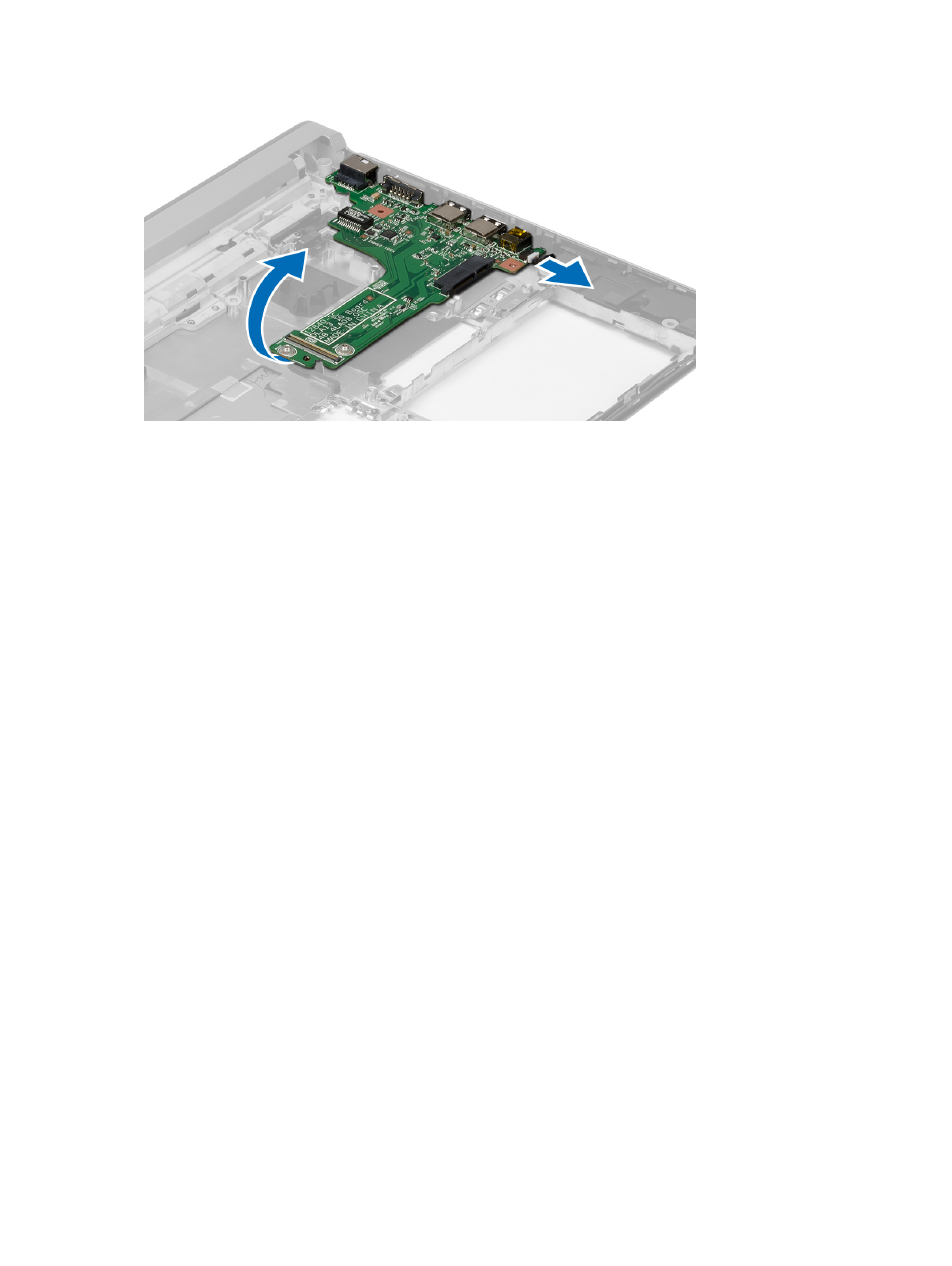

Установка
платы ввода-вывода
1.
Вставьте
плату ввода-вывода в соответствующий слот.
2.
Подсоедините
кабель динамика к плате ввода-вывода.
3.
Установите
:
a) системную плату
b) упор для рук
c) модуль памяти
d) жесткий диск
e) клавиатуру
f) нижнюю крышку
g) карту Secure Digital (SD)
h) батарею
4.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Извлечение
разъема питания
1.
Выполните
процедуры, приведенные в разделе Перед
началом
работы
с
компьютером
.
2.
Снимите
:
a) батарею
b) карту Secure Digital (SD)
c) нижнюю крышку
d) жесткий диск
e) упор для рук
f) модуль памяти
g) клавиатуру
h) дисплей в сборе
i) системную плату
3.
Выверните
винт, которым крепится порт подключения питания.
4.
Приподнимите
порт подключения питания и извлеките из нижнего основания.
26
