15
Установка |

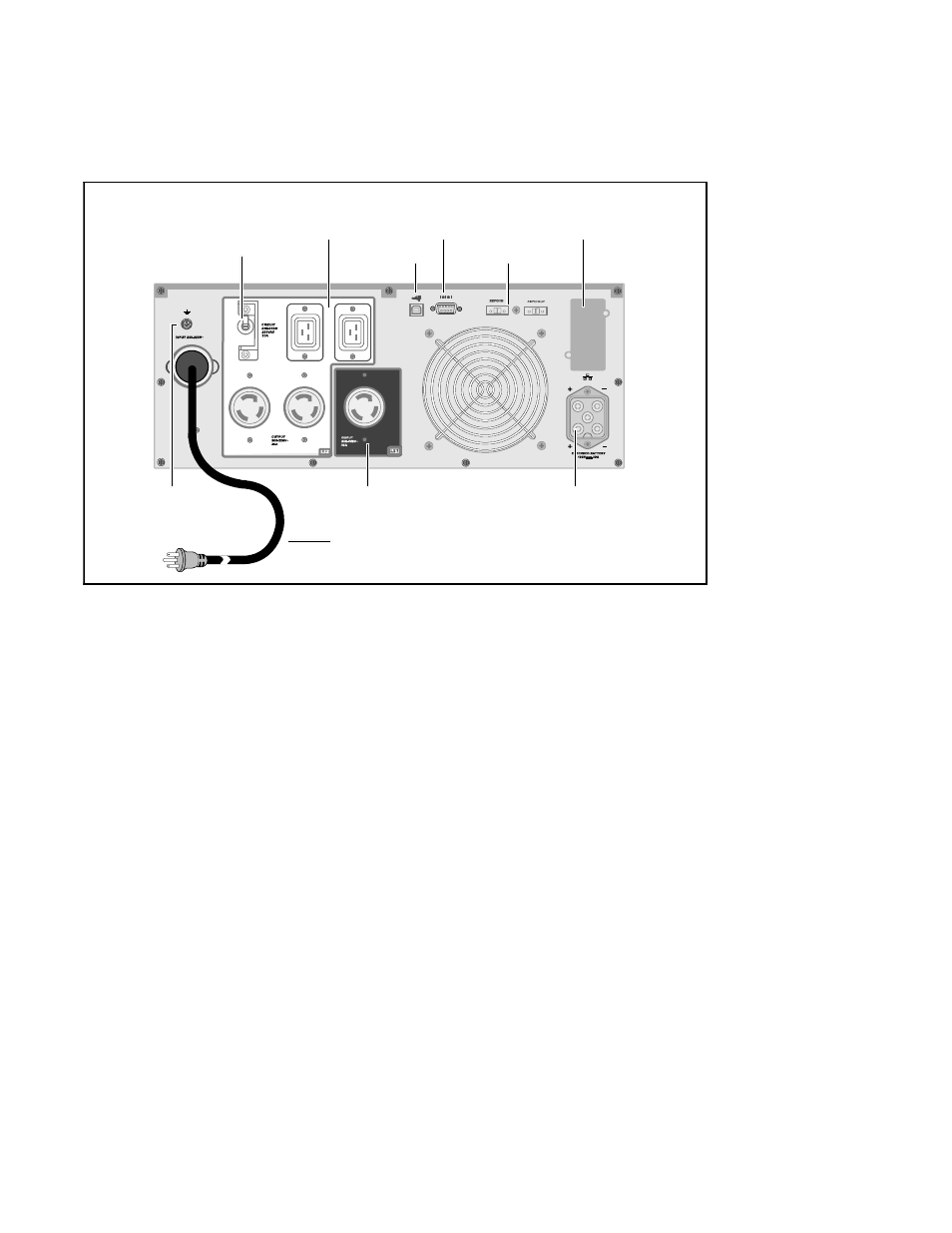

Идентификация задней панели ИБП
В этом разделе показанызадние панели моделей Он-лайн блоком Dell.
Коммуникационный
отсек ИБП
Шнур питания
L6-30P, 2м
Порт USB
Одно гнездо L6-30
(Сегмент загрузки 1)
ПортыREPO
Порт RS-232
Болт
заземления
Два гнезда IEC 320-C19
и два гнезда L6-20
(Сегмент загрузки 2)
Разъем ЕВМ
Прерыватели
цепи выхода
Рис. 4. 3750Вт, 208В Задняя панель
