Установка левой опорной скобы
1.
Выполните действия
, описанные в разделе
Подготовка к работе
.
2.
Совместите слоты левой опорной скобы с направляющими штырями основания компьютера и установите скобу в соответствующее положение
.
3.
Вверните обратно винт
, которым левая опорная скоба крепится к основанию компьютера.
4.
Установите на место дисплей в сборе
(см. раздел
Установка дисплея в сборе
).
5.
Установите на место крышку шарнира
(см. раздел
Заменакрышки шарнира
).
6.
Установите на место упор для рук в сборе
(см. раздел
Установка упора для рук в сборе
).
7.
Установите на место жесткий диск в сборе
(см. раздел
Установка жесткого диска в сборе
).
8.
Установите на место клавиатуру
(см. раздел
Замена клавиатуры
).
9.
Установите аккумулятор обратно
(см. раздел
Замена аккумулятора
).
Снятие правой опорной скобы
1.
Выполните действия
, описанные в разделе
Подготовка к работе
.
2.
Извлеките аккумулятор
(см. раздел
Извлечение аккумулятора
).
3.
Снимите клавиатуру
(см. раздел
Извлечение клавиатуры
).
4.
Извлеките жесткий диск в сборе
(см. раздел
Снятие жесткого диска в сборе
).
5.
Снимите упор для рук в сборе
(см. раздел
Снятие упора для рук в сборе
).
6.
Снимите шарнирную крышку
(см. раздел
Снятие крышки шарнира
).
7.
Снимите дисплей в сборе
(см. раздел
Установка дисплея в сборе
).
8.
Извлеките винт
, фиксирующий правую опорную скобу на системной плате.
9.
Поднимите правую опорную скобу и снимите ее с системной платы
.
ВНИМАНИЕ
:
Перед включением компьютера вверните обратно все винты и убедитесь
, что ни один винт не остался случайно внутри
корпуса
. В противном случае можно повредить компьютер.

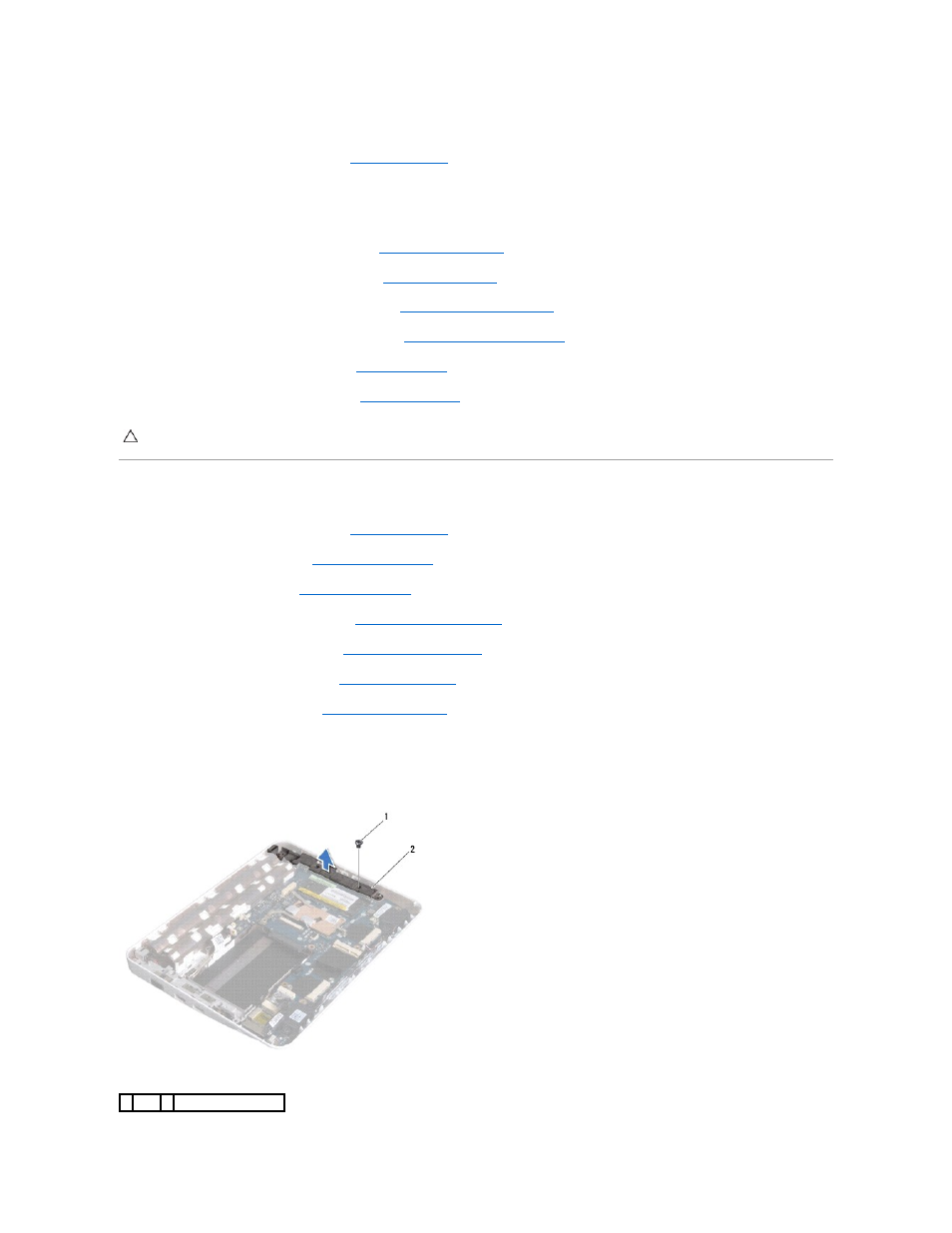

1 винт 2 правая опорная скоба
