Подсистема памяти, Слоты для модулей памяти – Инструкция по эксплуатации Dell Precision T7500
Страница 18
4
SR
1 ГБ
1 ГБ
1 ГБ
1 ГБ
6
SR
1 ГБ
1 ГБ
1 ГБ
1 ГБ
1 ГБ
1 ГБ
8
MR
2 ГБ
1 ГБ
1 ГБ
2 ГБ
1 ГБ
1 ГБ
12
SR
2 ГБ
2 ГБ
2 ГБ
2 ГБ
2 ГБ
2 ГБ
24
DR
4 ГБ
4 ГБ
4 ГБ
4 ГБ
4 ГБ
4 ГБ
24
SR
2 ГБ
2 ГБ
2 ГБ
2 ГБ
2 ГБ
2 ГБ
2 ГБ
2 ГБ
2 ГБ
2 ГБ
2 ГБ
2 ГБ
48
DR
8 ГБ
8 ГБ
8 ГБ
8 ГБ
8 ГБ
8 ГБ
48
DR
4 ГБ
4 ГБ
4 ГБ
4 ГБ
4 ГБ
4 ГБ
4 ГБ
4 ГБ
4 ГБ
4 ГБ
4 ГБ
4 ГБ
96
DR
8 ГБ
8 ГБ
8 ГБ
8 ГБ
8 ГБ
8 ГБ
8 ГБ
8 ГБ
8 ГБ
8 ГБ
8 ГБ
8 ГБ
128
MR
16 ГБ
16 ГБ
8 ГБ
8 ГБ
8 ГБ
8 ГБ
16 ГБ
16 ГБ
8 ГБ
8 ГБ
8 ГБ
8 ГБ
192
QR
(RHEL
ONLY)
16 ГБ
16 ГБ
16 ГБ
16 ГБ
16 ГБ
16 ГБ
16 ГБ
16 ГБ
16 ГБ
16 ГБ
16 ГБ
16 ГБ
ПРИМЕЧАНИЕ.
Если установлено более одного DIMM четвертого ранга на канал (DIMM1 & DIMM4, DIMM2 & DIMM5, DIMM3 &
DIMM6), максимальная скорость DDR3 снижается до 800 МГц. Рекомендуется распределять память четвертого ранга по нескольким
каналам.
ПРИМЕЧАНИЕ.
Модули памяти DDR3 DIMM имеют 240 контактов (столько же, сколько и DDR2) и такие же физические размеры, но
при этом электрически несовместимы, а их ключевые вырезы имеют разное расположение.
Подсистема памяти
Подсистема памяти включает три канала памяти DDR3 на каждый процессор. Все однопроцессорные конфигурации имеют шесть разъемов
DIMM (по два на канал), присоединенных к основному процессору на системной плате. Конфигурации с двумя процессорами требуют
дополнительную плату расширения, которая содержит второй процессор и DIMM, соединенные со вторым процессором. На плате
расширения имеется шесть слотов DIMM, всего в системе в этом случае имеется двенадцать DIMM.

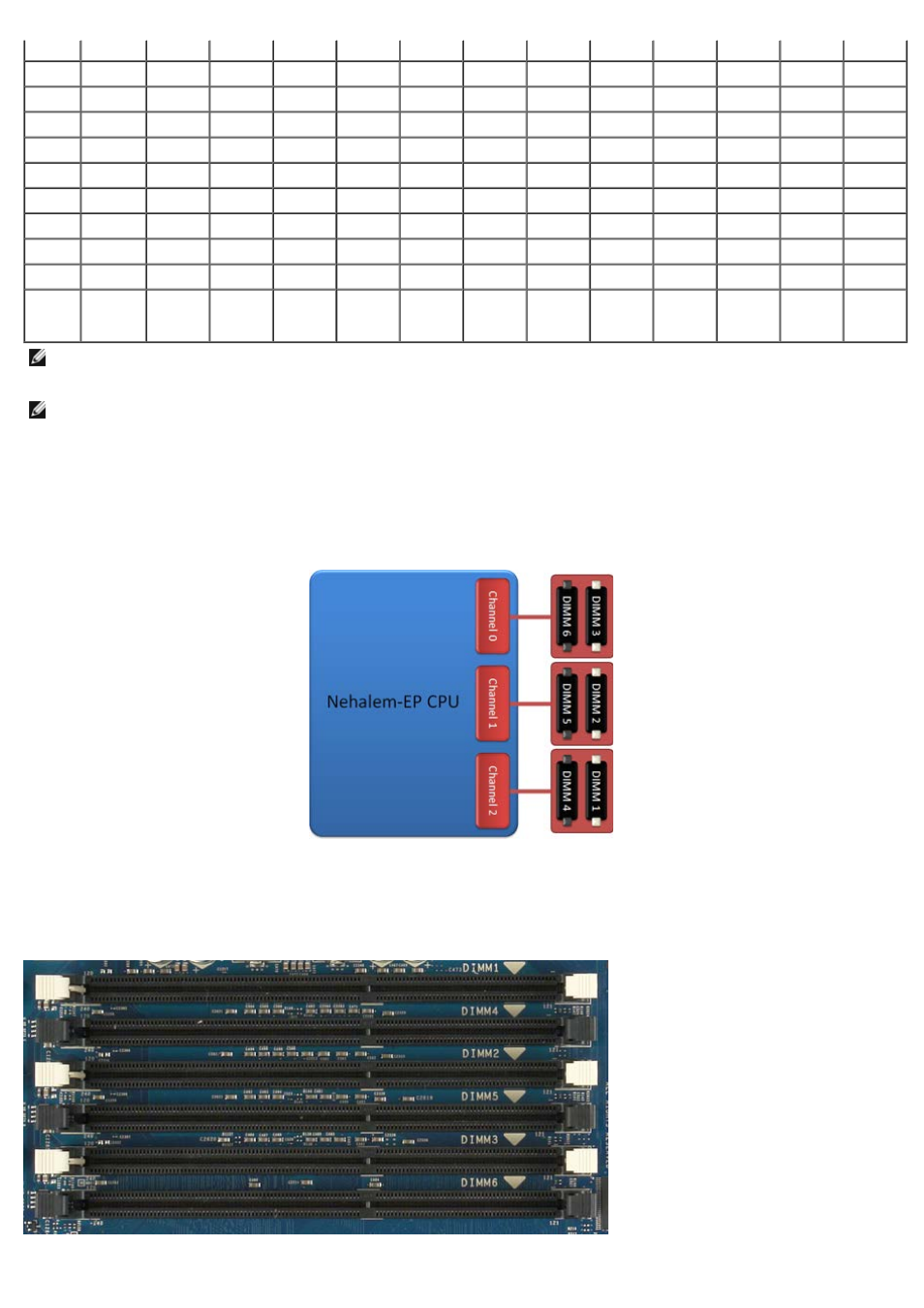

Конфигурация слотов DIMM для одного процессора или второго процессора на дополнительной плате.
Слоты для модулей памяти
На системной плате имеется шесть слотов для модулей памяти. Слоты пронумерованы от DIMM1 до DIMM6. DIMM1 находится дальше всего
от процессора.
