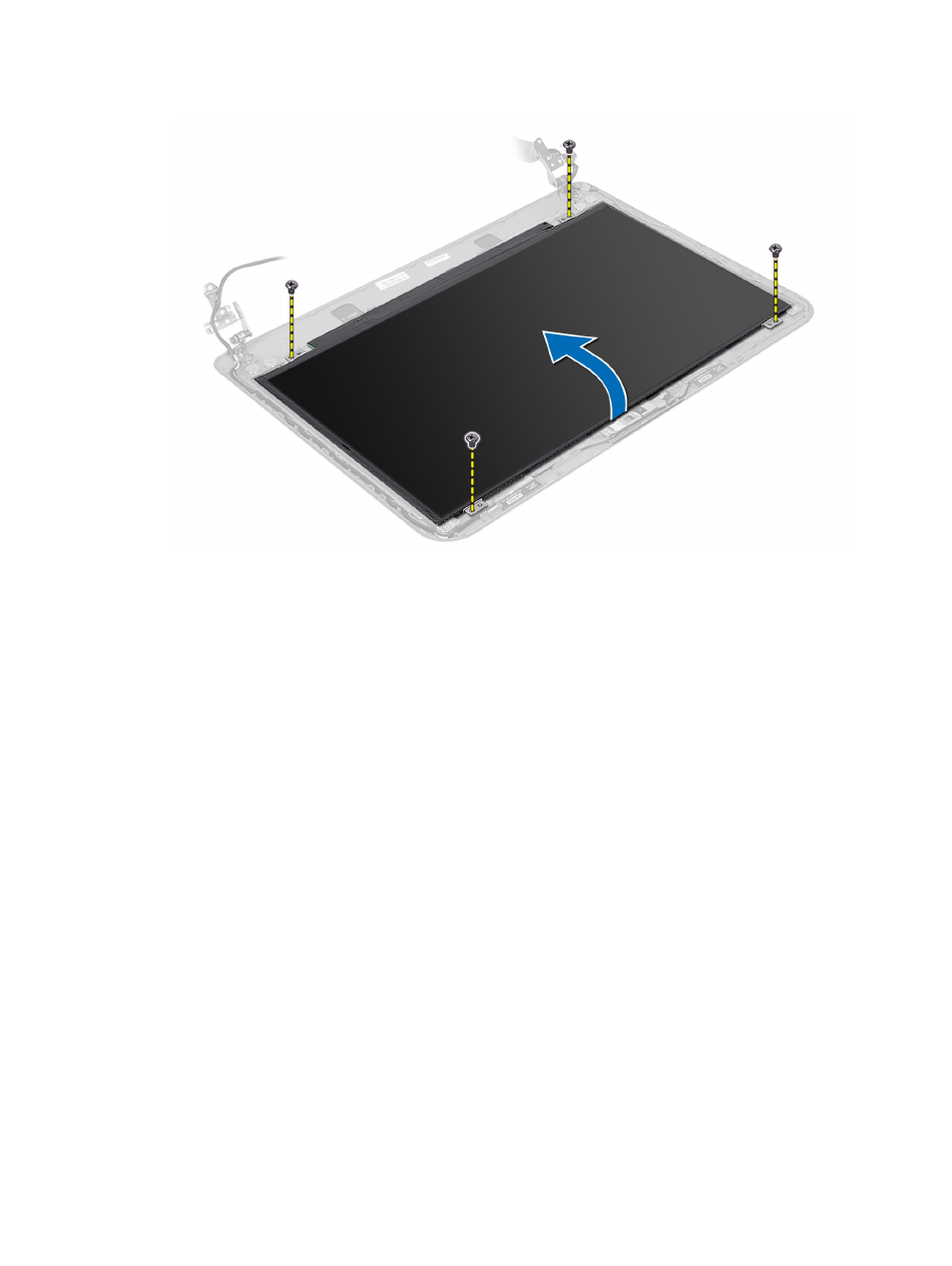

Установка
панели дисплея
1.
Подключите
кабель дисплея к панели дисплея.
2.
Наклейте
ленту, чтобы зафиксировать кабель дисплея.
3.
Установите
панель дисплея на компьютер.
4.
Затяните
винты, чтобы прикрепить панель дисплея к корпусу компьютера.
5.
Установите
:
a) лицевую панель дисплея
b) дисплей в сборе
c) упор для рук
d) клавиатура
e) оптический дисковод
f) жесткий диск
g) модуль памяти
h) cъемную панель
i) аккумулятор
6.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Снятие
шарниров дисплея
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) аккумулятор
b) cъемную панель
33
